Scythe Katana CU - CPU-Kühler

Aufgrund stetig anwachsender Leistung der Prozessoren und damit verbundenen Abwärme,

 müssen Kühler entwickelt werden, die schneller die Wärme an die Umgebung abgeben können.

Wer nicht auf eine Wasserkühlung umrüsten möchte, aber trotzdem seine CPU-Temperatur im Limit halten möchte,

 setzt auf laufruhige Kühler/Lüfterkombinationen.

Ganz ohne Lüfter kommen nur übergroße Kühlkörper in Frage, wo aber selten der nötige Platz vorhanden ist.

Auch des Gewicht solcher lüfterlosen und somit stillen Cooler ist ein Problem,

 womit einige Gehäuse oder Mainboards nicht klar kommen.

Scythe hat hierfür eine preiswerte Lösung geschaffen, welche mit einem laufruhigen 92mm Fan und

gewaltige Kupferlamellen sowie 2 Headpipe auftrumpfen kann.

Diesen für AMD (Sockel 462,754,939 und 940) und Intel (370,478 und 775)

ausgelegten low noise Prozessorkühler testen wir heute für Euch.





Technische Daten:



Herstellerangaben:

Gesamtmaße	96x138x96 mm
Lüftermaße	92x92x25 mm
Lüfterdrehzahl	1200~2500 U/min
Geräuschpegel	15~31,65 dBA
Luftdurchfluß	23.92~50.31 CFM
Lagertyp	Gleitlager
Gewicht	590g



Lieferumfang:

Katana Cu Kupferkühler mit Fan
Slotblech mit Poti
div. Befestigungshalter und Bodenbleche für AMD
div. Befestigungsspangen und Bleche für Intel

Adapter auf Molex und Wärmeleitpaste

japanisch/englische Anleitung

 Einbauwerkzeug (Maulschlüssel)





Zum eigentlichen Kühler liefert Scythe eine Menge an verschiedenen Befestigungsmaterialien mit.

Dadurch wird es möglich, den CPU-Kühler auf allen gängigen Systemen einsetzen zu können.

Freigegeben ist er laut Hersteller für alle Taktraten.

Nach dem Auspacken stellen wir fest, dass der Kühlerkörper sehr gut verarbeitet wurde.

Die Grundplatte, welche direkt auf der CPU aufliegt ist hochglanzpoliert, so dass keine Lufteinschlüsse

 in der Wärmeleitpaste entstehen können und zu Hitzeproblemen führen könnten.





Zu den Befestigungsteilen wie Bodenplatte Halter und Bügel:

Wir möchten den Kühler auf einem etwas älteren System aber mit hoher Wärmeentwicklung testen

Als Test-CPU verwenden wir den mit über 100 Watt zu Buche schlagenden Presscott 3,2

Taktfrequenz: 3200 Mhz, FSB-Takt: 800 FSB, FSB-Typ: Quadpumped (mal 4)
L2-Cache: 1 MB, Cache-Speed: 3200 Mhz, Bauweise: 0,09 µm
 max. Temperatur: 70°C, Sockel: Sockel 478
Verlustleistung: 103 Watt

Mainboard: ASUS P4P800-E delux, 1GB RAM, Grafik: ATI 9800 Pro

Wir suchen die laut Abbildungen für Sockel 478 die passenden Halterungen und Schrauben raus.





Montage:

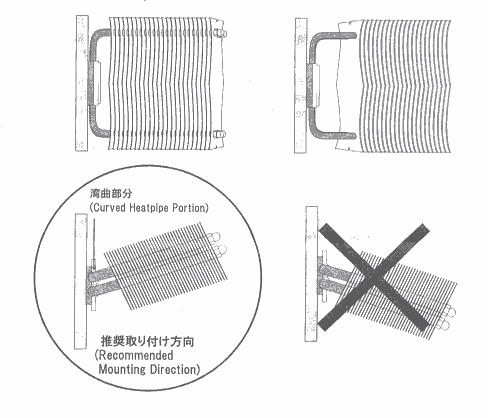

In der leider nur engl. und japanischen Anleitung sehen wir als erstes nach in welcher Einbaulage

der Kühler verbaut werden darf. Durch seine zur senkrechten Achse

angebrachten 20 Grad Schräglage

kann der Kühler so eingebaut werden, dass er nicht mit anderer Hardware

 auf dem Mainboard (RAM, Steckkarten, Kondensatoren, etc)  oder dem PC-Netzteil kollidiert.

Nur Kopfüber wie in der Skizze gezeichnet darf er nicht positioniert werden.

Laut Hersteller könnte wegen der Heatpipe in dieser Lage die Leistungsfähigkeit nicht optimal sein.

.

Für den Sockel 478 gibt es unterschiedliche Befestigungsmöglichkeiten, je nach Einbaulage.

Einmal ein großes Blech welches in den Kühlerhalter eingesetzt werden kann

bei Einbauart seitlich sitzender Lüfter oder mit 2 kleinen Halteblechen

wenn der Lüfter unter dem Kühler sitzen soll und dagegen um 90 Grad eingesetzt wird.





Wir testen aus Platzgründen die Möglichkeit - Lüfter von unten -

Schrauben dazu die 2 kleinen Haltebleche an die am Kühler vorgesehenen Befestigungslaschen und

setzen den Kühler mit ein wenig Wärmeleitpaste auf der CPU in die Aufnahme des Sockel

Die Haltebügel zum Festspannen werden eingesetzt und mit den dabei liegenden Schrauben

wird der Katana-CU auf den Prozessor geklemmt und aufgespannt

Nach erfolgreicher Montage führen wir unsere Tests durch

Umgebungstemperatur während des Tests ca. 28´C gleich bleibend -  Case:38´C

	Katana-CU			orig. Intellüfter
Drehzahl	1200	1800	2500	thermogeregelt
Normalbetrieb	53´C	50´C	47´C	54´C
Volllast	68´C	66´C	62´C	68´C
24h Durchschnitt	55´C	50´C	48´C	55´C



Pro und Contra:

+ Kühlleistung + Leise im Normalbetrieb und Volllast + geringes Gewicht + auf allen aktuellen Systemen einsetzbar     Dank zahlreichen Befestigungsmöglichkeiten + Einfache Montage da + Werkzeug mitgeliefert + Austauschbarer 92mm Lüfter + manuell Einstellbarkeit der Lüfterdrehzahl + sehr gute Verarbeitung + Preis ca. 26€

-Anleitung nicht in deutsch

Der Scythe Katana CU Kühler erhält von uns den Award in
