Tinkercad Tips und Tricks

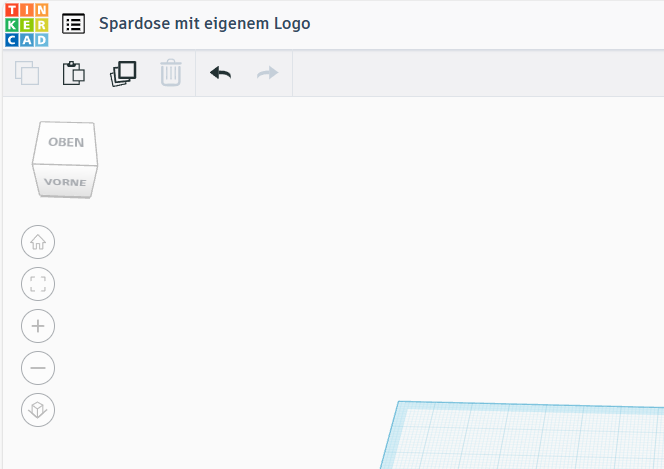

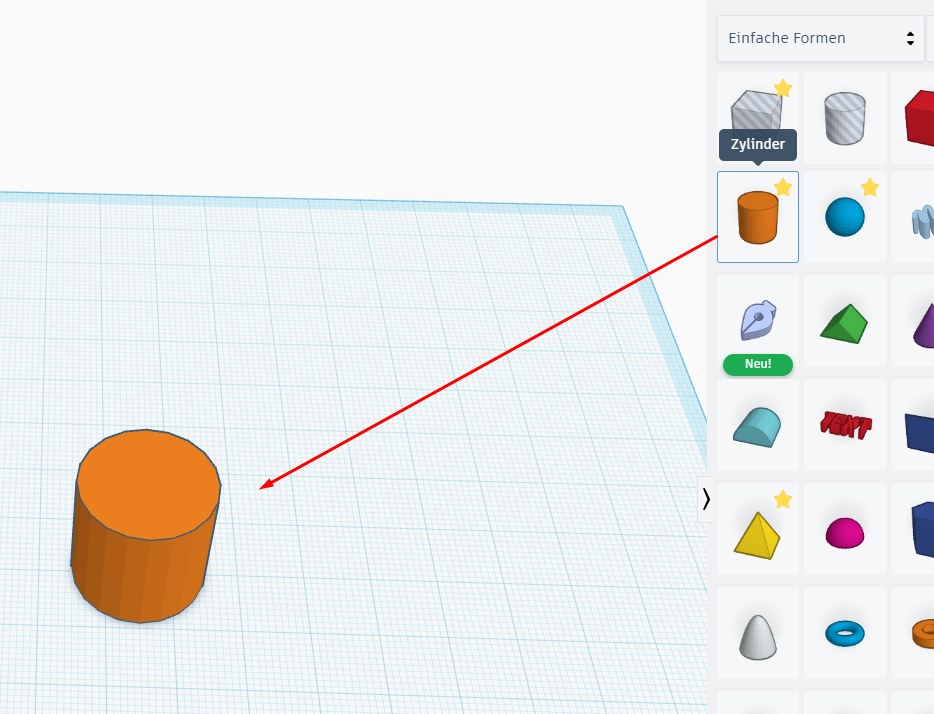

zuerst ziehe ich mir dazu einen Zylinder auf die Arbeitsfläche

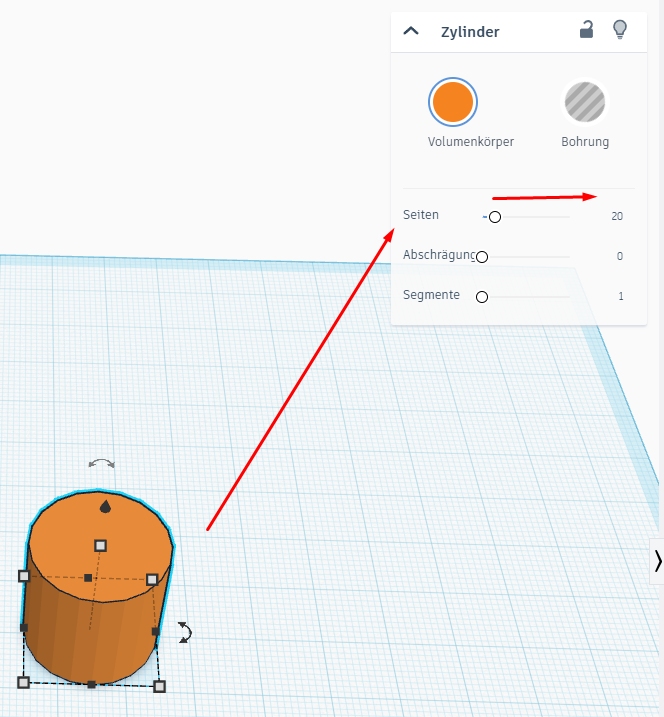

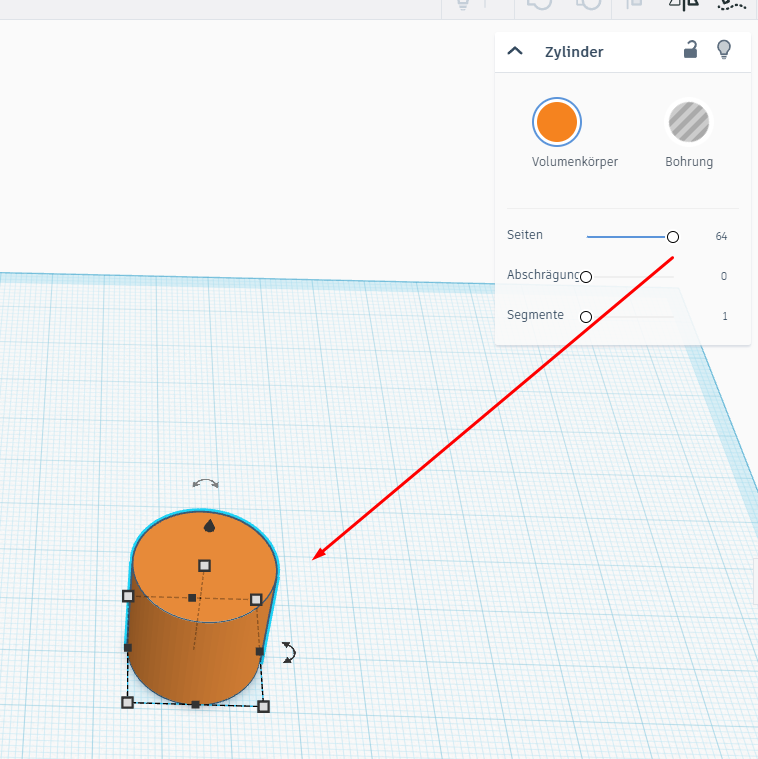

da der Zylinder im Standart recht grob ist erhöhe ich die Seitenanzahl auf Maximum 64

jetzt sind außen schon nicht mehr so viel Abstufungen zu erkennen und das Bauteil wirkt etwas runder

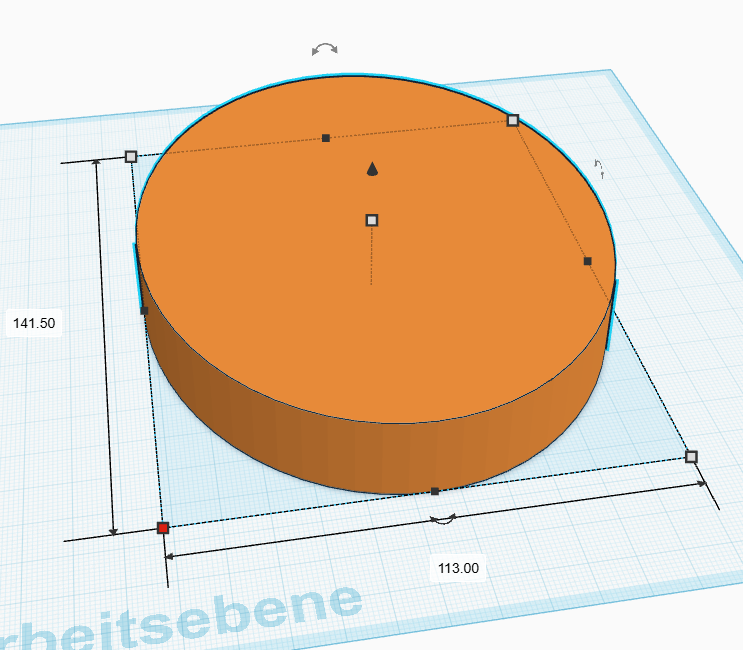

ich verändere die Abmessungen nach meinen Vorstellungen zu einem Oval und passend zu meinen bereits bestehenden Unterteilen

ich verändere die Materialstärke

wie zuvor ziehe ich weitere Bauteile auf die Arbeitsfläche und editiere die Abmessungen nach meinen Vorstellungen

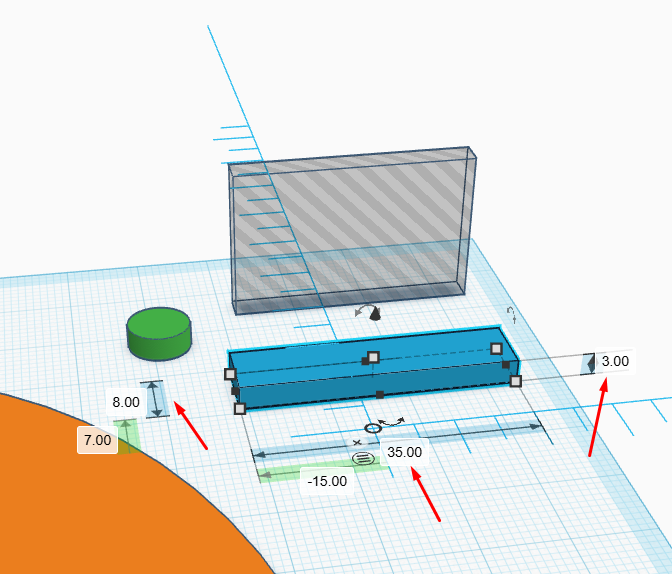

Zunächst ein rechteckiger Block aus einem Würfel jetzt in Blau mit den Maßen 35x8x3mm

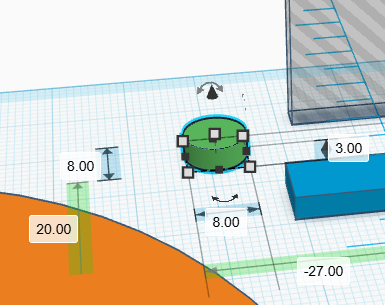

ein weiterer Zylinder mit Abmessung 8mm Durchmesser und ebenso 3mm Höhe

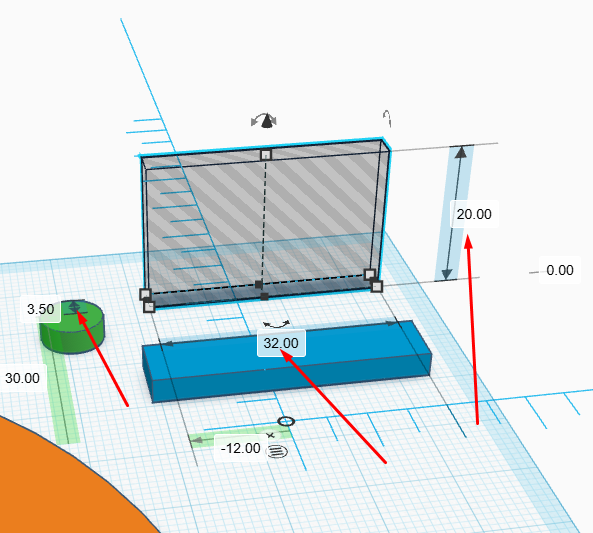

Eine Bohrung in dem Fall ein länglicher Schlitz, später für den Geldeinwurf mit 32x3,5mm und ich belasse die Höhe auf Standartd 20mm

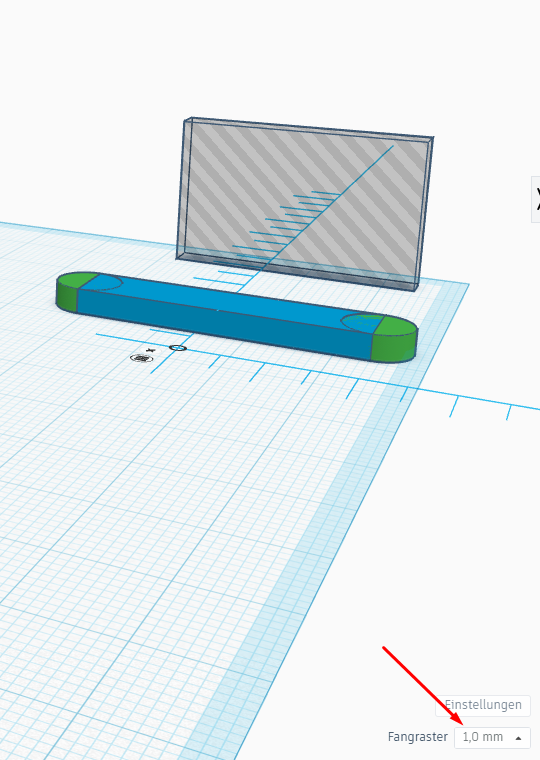

durch das Fangraster 1mm und Verwendung ganzer Zahlenwerte ohne Komma ist ein Positionieren ganz einfach, Zuvor habe ich den Zylinder dupliziert

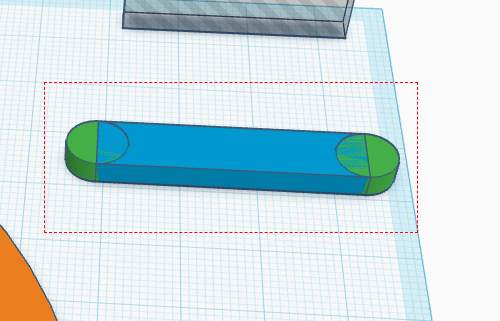

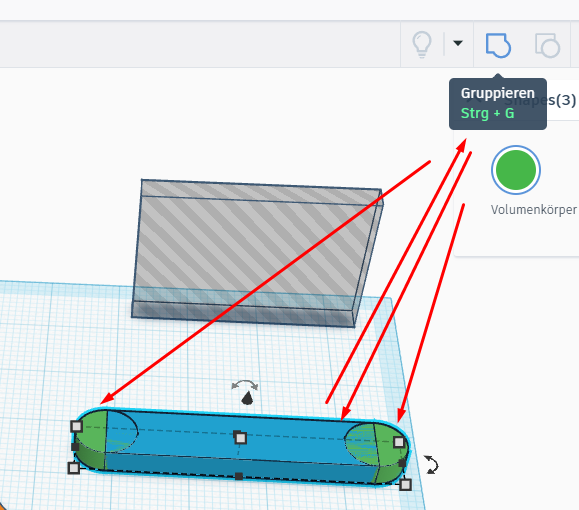

ich markiere alle 3 Bauteile indem ich ein Rechteck darüber ziehe

und Gruppieren klicke

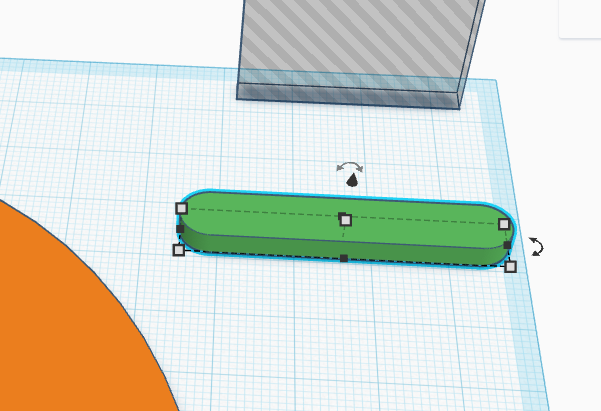

die Umrandung des späteren Geldeinwurf ist somit geschaffen

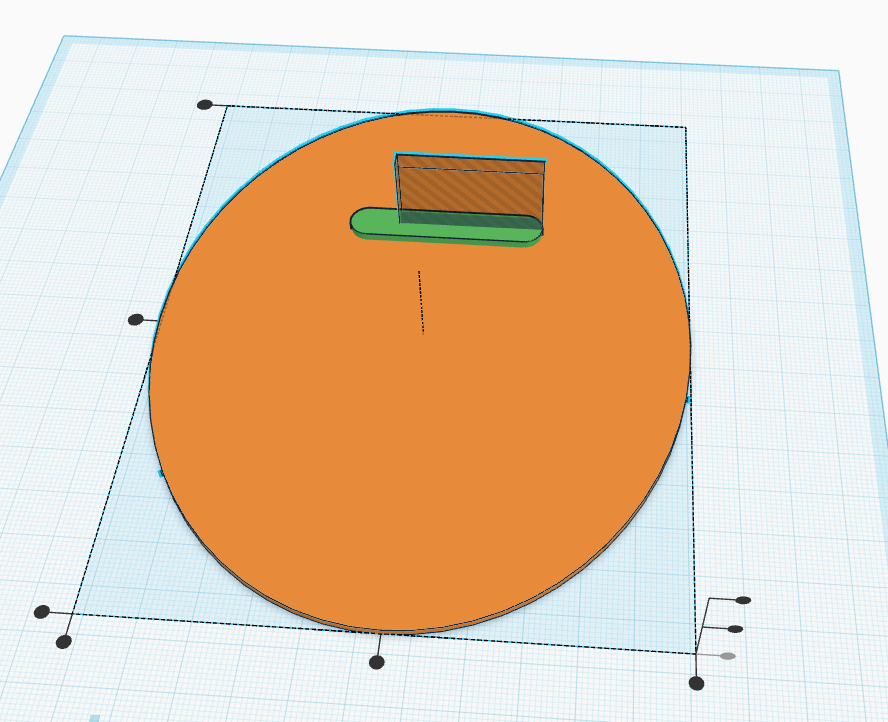

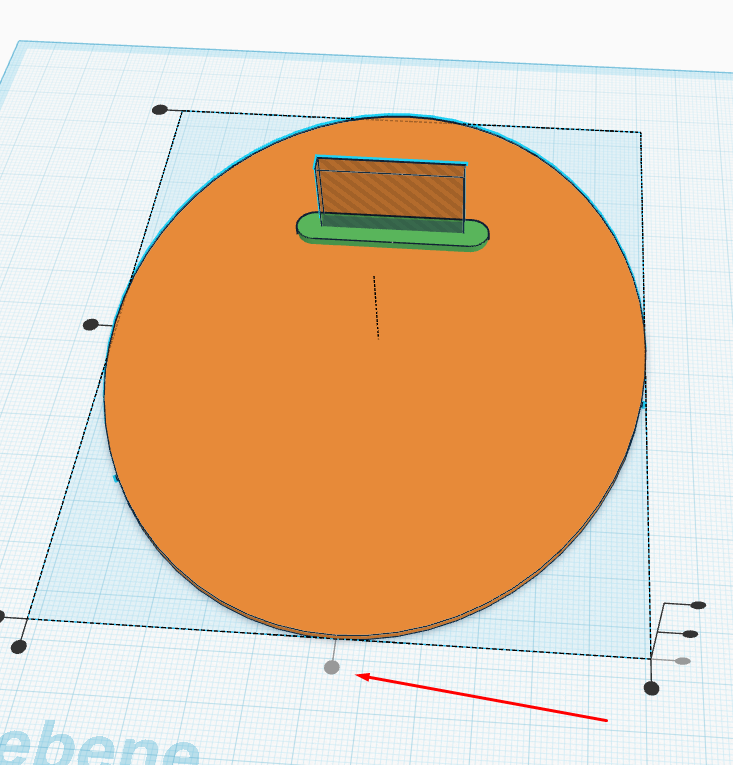

Ich ziehe mir alle Bauteile zusammen und richte diese in der Senkrechte symmetrisch aus

dazu klicke ich beim Ausrichten auf diesen Anfasserpunkt

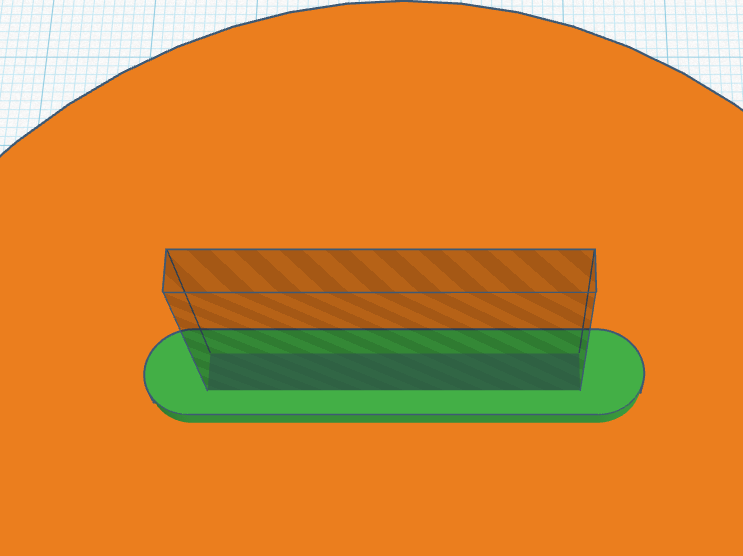

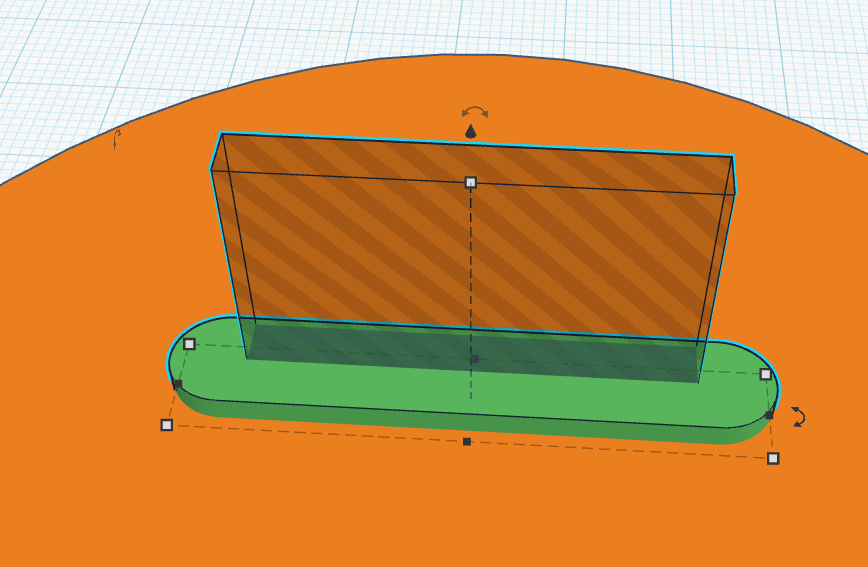

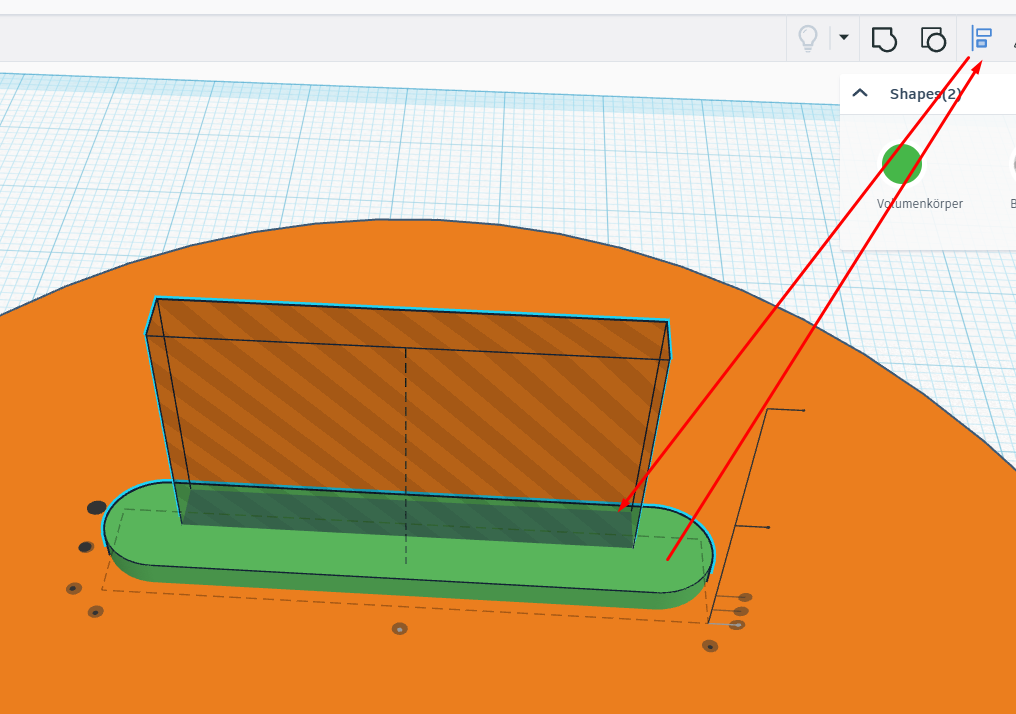

der Geldschlitz soll mittig von der Umrandung sein also richtie ich beide Objekte aneinander aus in dem ich mit der Shift-Taste haltend beide Objekte markiere

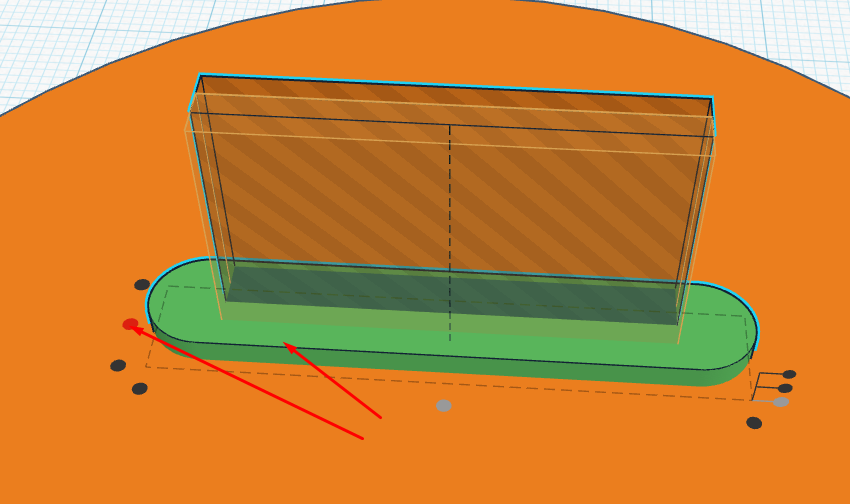

nun kann ich beide ausrichten,  wähe den grünen Körper auzs, an den sich der Schlitz ausrichten soll und klcke seitlich links auf

den Zentrierpunkt des grünen Objektes

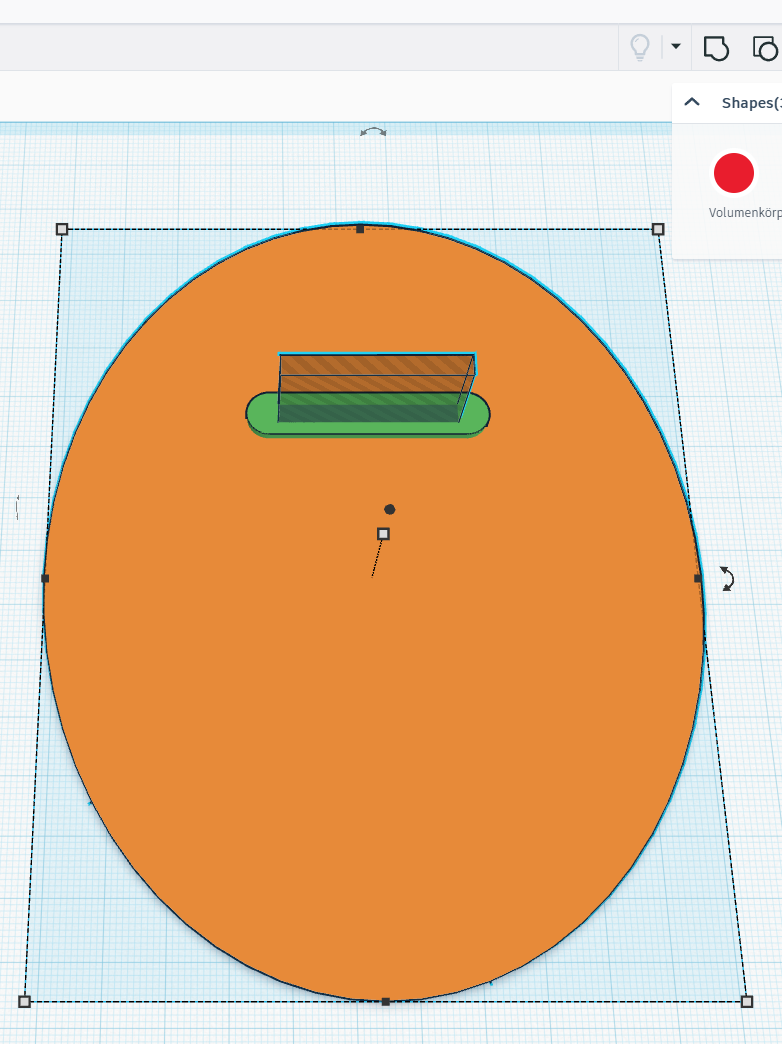

dies schaut schon recht passend aus

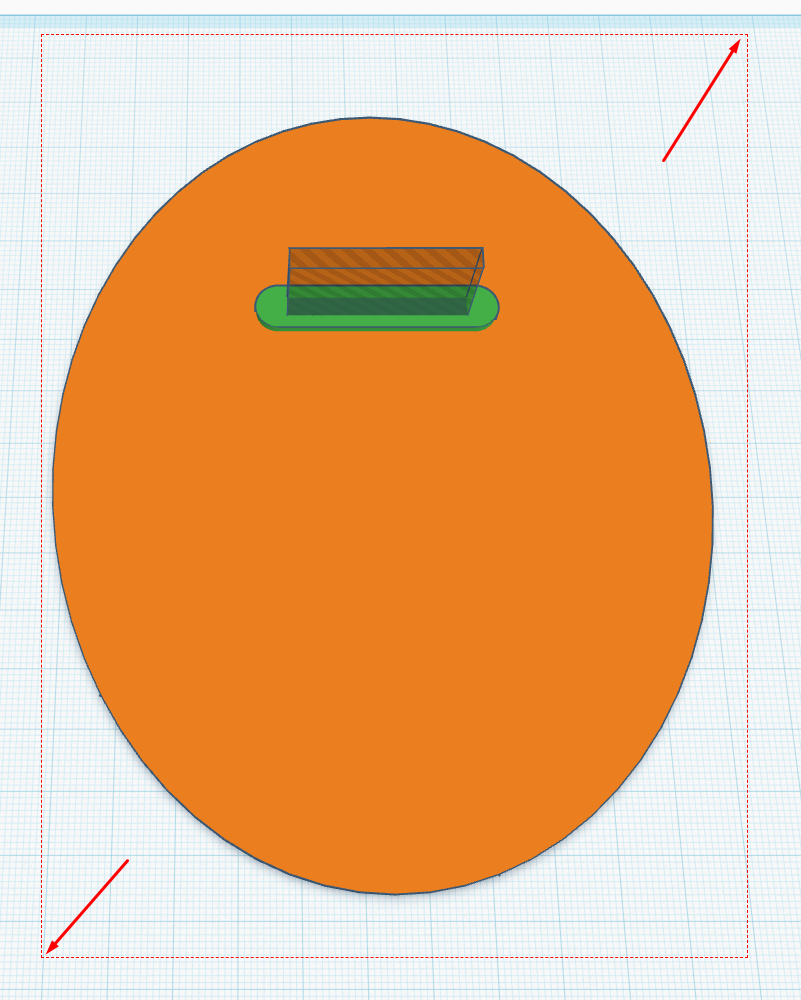

ich markiere alle 3 Objekte mit einem darüber gezogenen Rechteck

sehe das alles blau umrandet markiert ist

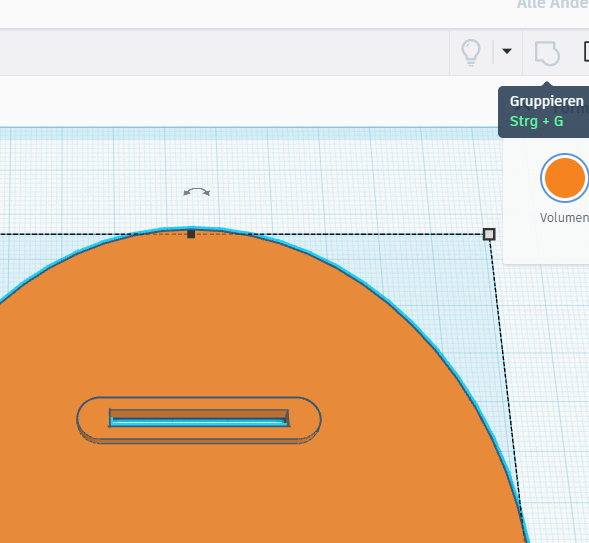

und mit dem Klick auf Gruppieren habe ich mein Schlitz im Boden und in der Münzeinwurfumrandung

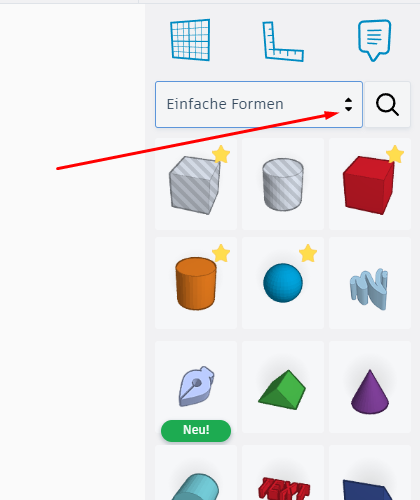

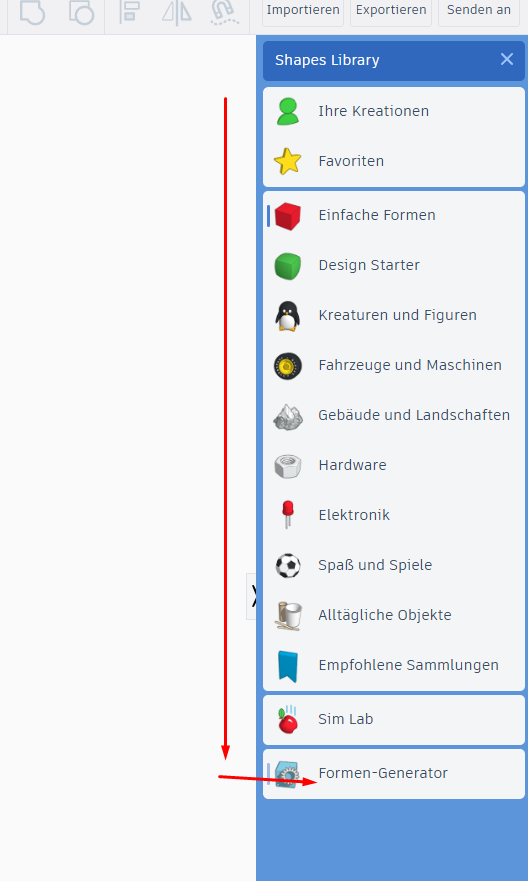

für die Schrift ändere ich von einfache Formen

auf Formengenerator

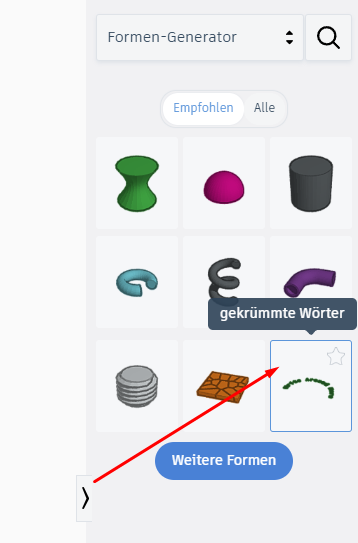

hier finde ich die gekrümmten Wörter

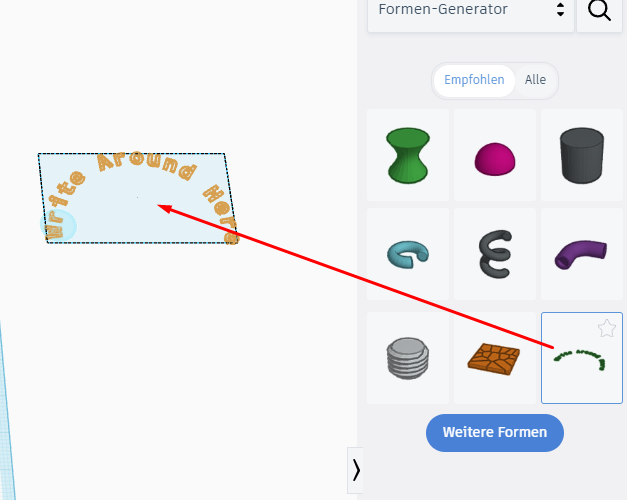

ich ziehe mir das Bauteil zum Anpassen auf die Arbeitsfläche

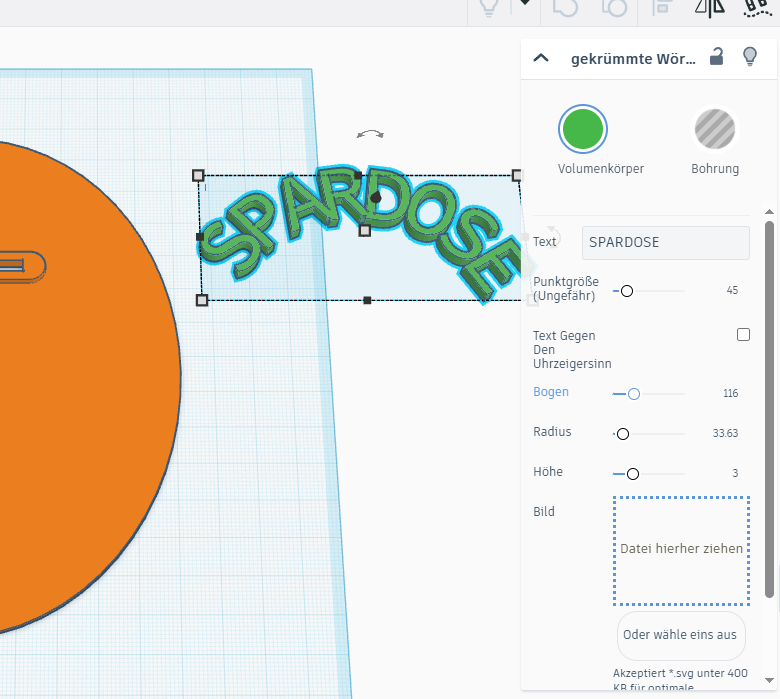

ich schreibe einen Wunschtext und passe die Form und Radius und Länge sowie die Materialhöhe an

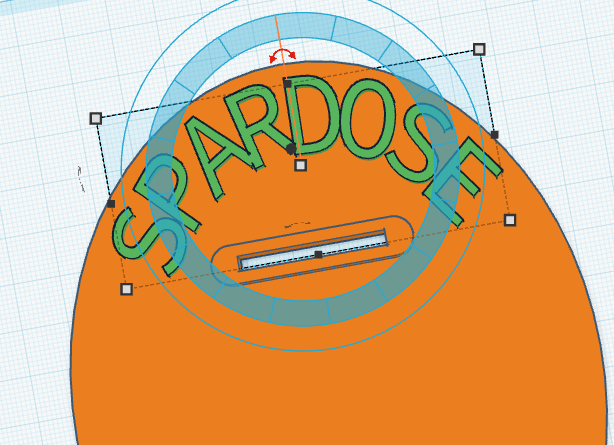

ich platziere die Schrift und richte sie durch drehen und ziehen, stauchen noch einwenig aus

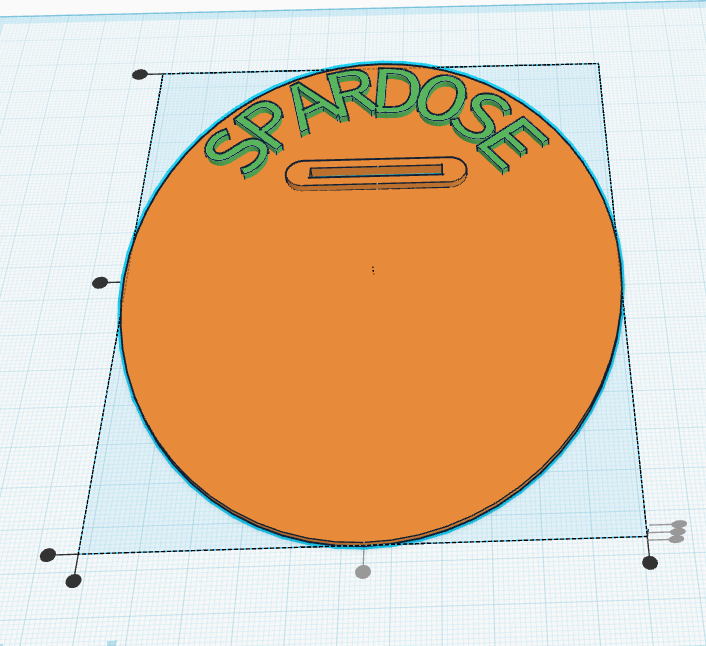

so gefällt mir das erst einmal und ich zentriere die Schrift wieder nach bekannter Vorgehensweise

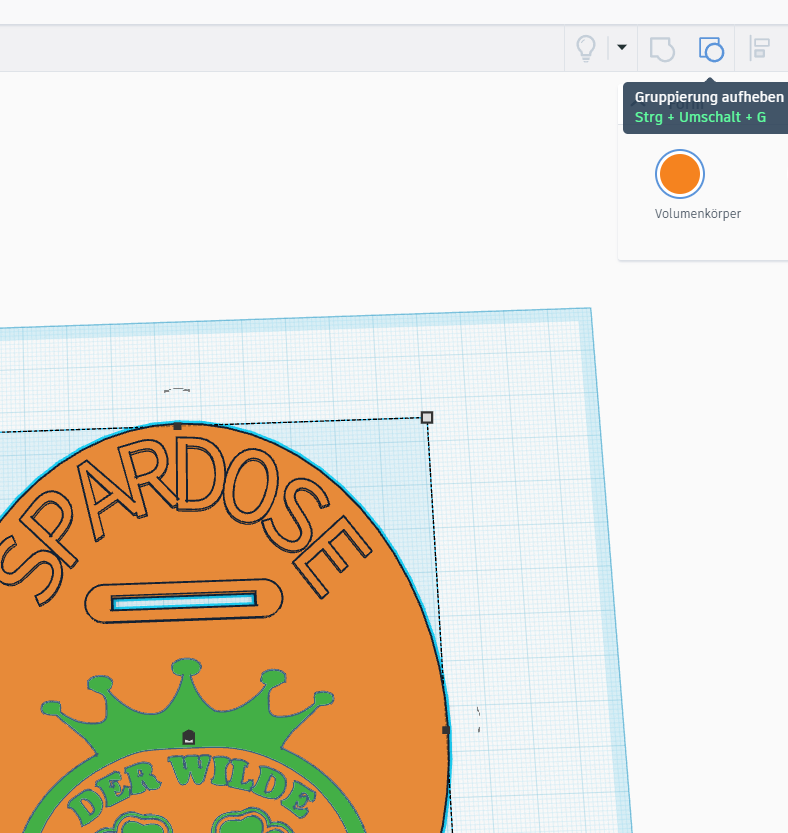

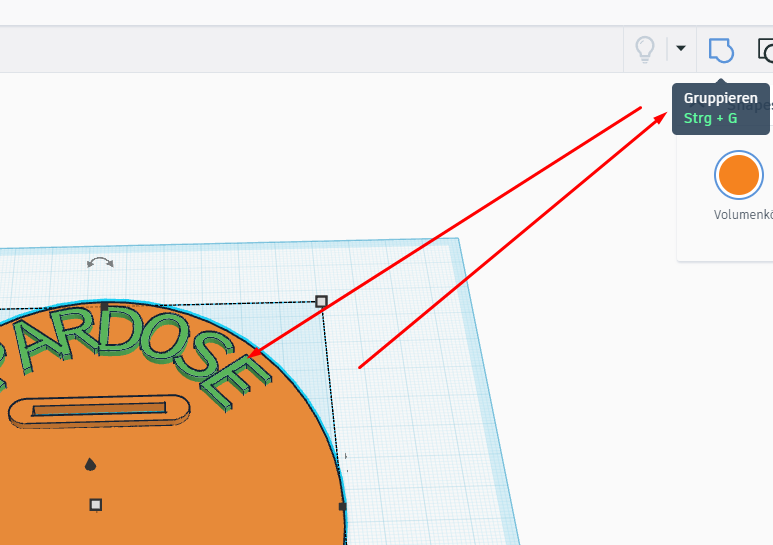

jetzt kann ich auch die Schrift dem Objekt durch Gruppieren hinzufügen.
Beides Markieren und Gruppieren klicken

wie geht es nun weiter mit meinem Logo?

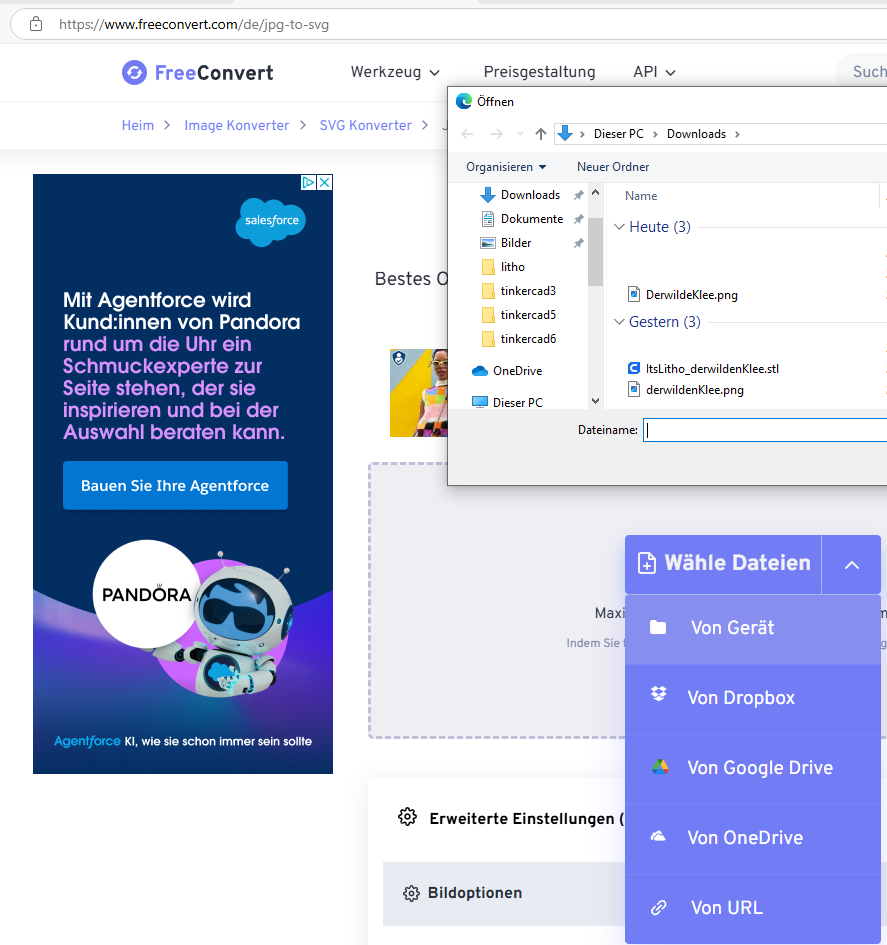

Auf der Webseite freeconvert.com kann ich x-beliebig Fotos, Grafiken und Logos in SVG Vectorgrafiken umwandeln und auf meinem Rechner speichern

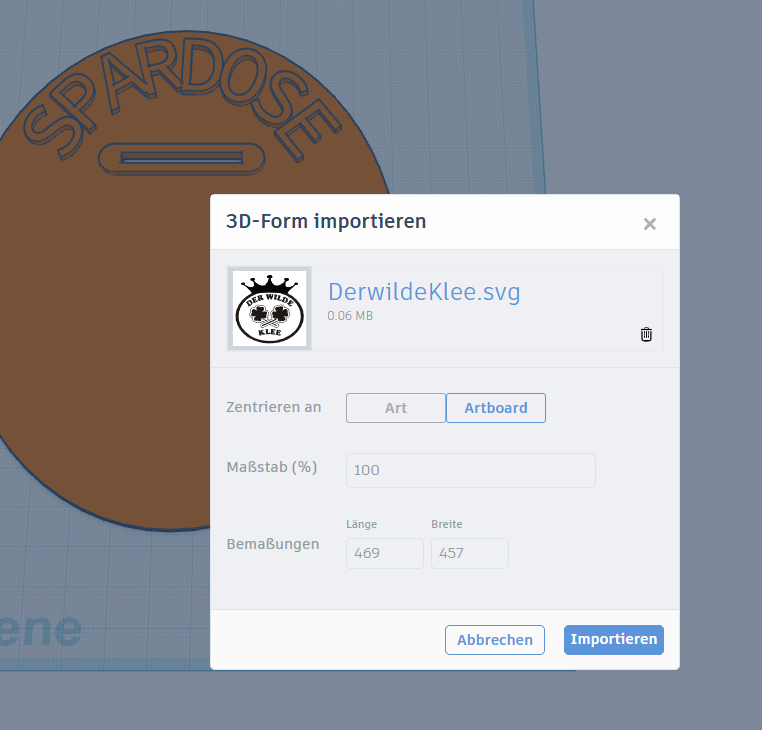

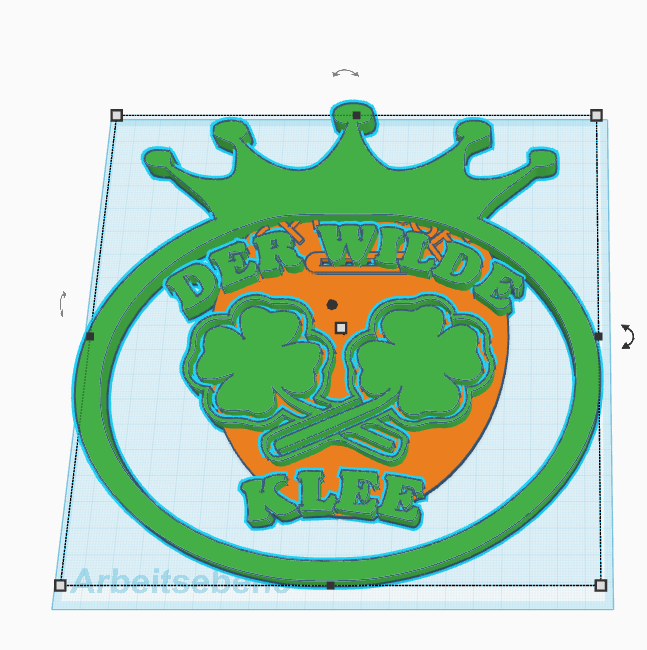

mein Logo meines Pseudo-Vereins wird durch Importieren auf die Arbeitsebene geladen

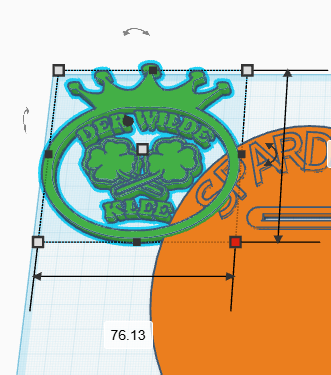

damit ich mein Logoin alle Richtungen gleichzeitig verjünge halte ich beim Verkleinern mit der Maus wieder die Shift-Taste fest

Ich richte mein Logo erneut symmetrisch aus und sehe, dass die Größe super wirkt

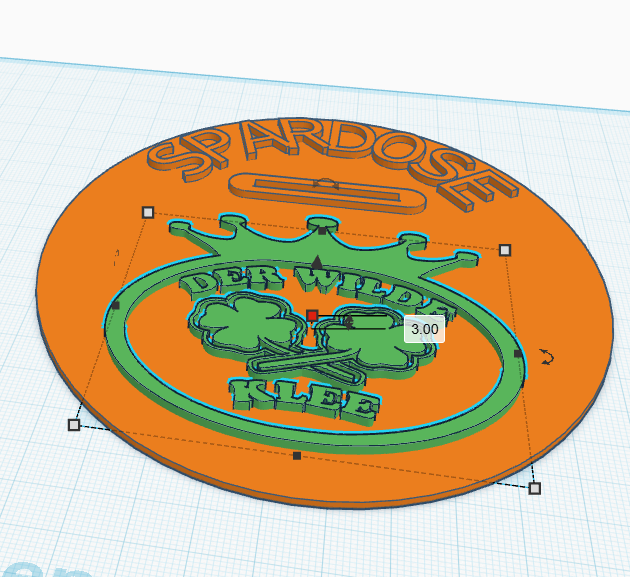

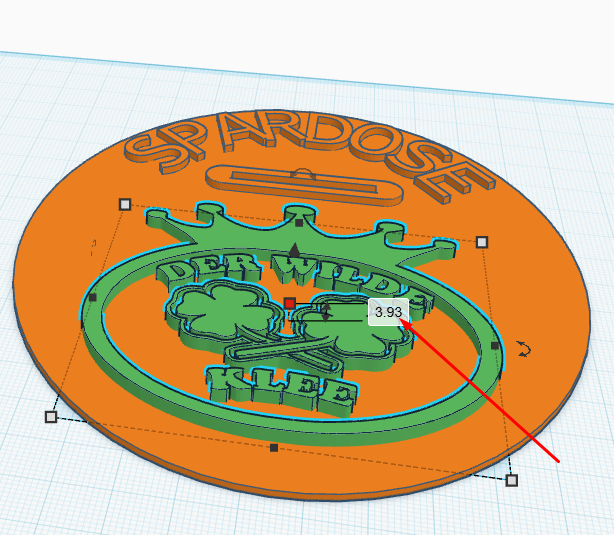

jetzt passe ich mit dem Z--Anfasser (roter Punkt) noch die Höhe an

genau 3mm

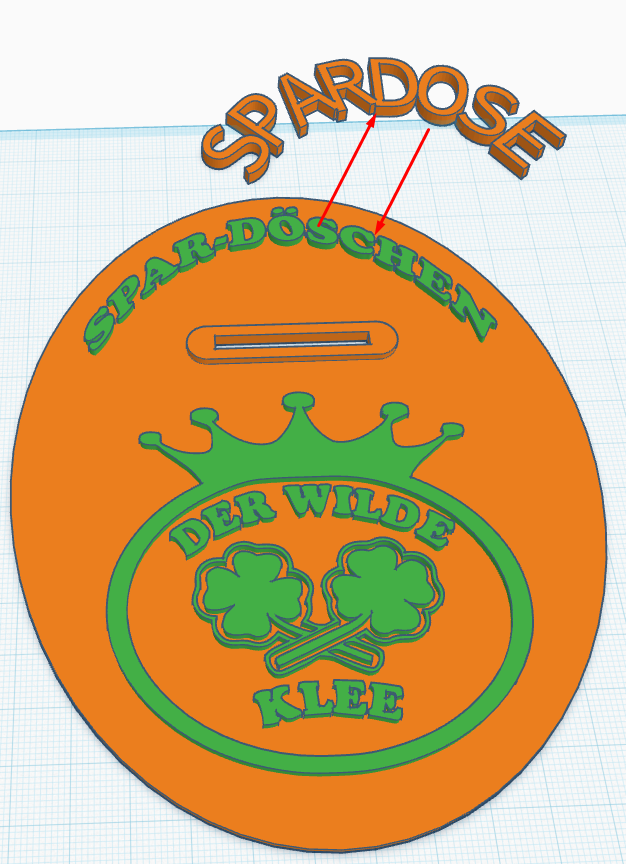

da mir die zuvor erstellte Schrift doch nicht ganz so zusagt und zu groß gegenüber meinem Logo ist, ersetze ich diese durch eine bereits früher erstellte kleinere Schrift

ich tausche das Objekt Spardose gegen das feinere Spardöschen aus

ich passe den Schriftzug an und richte ihn wie in den vorherigen Schritten symmetrisch aus

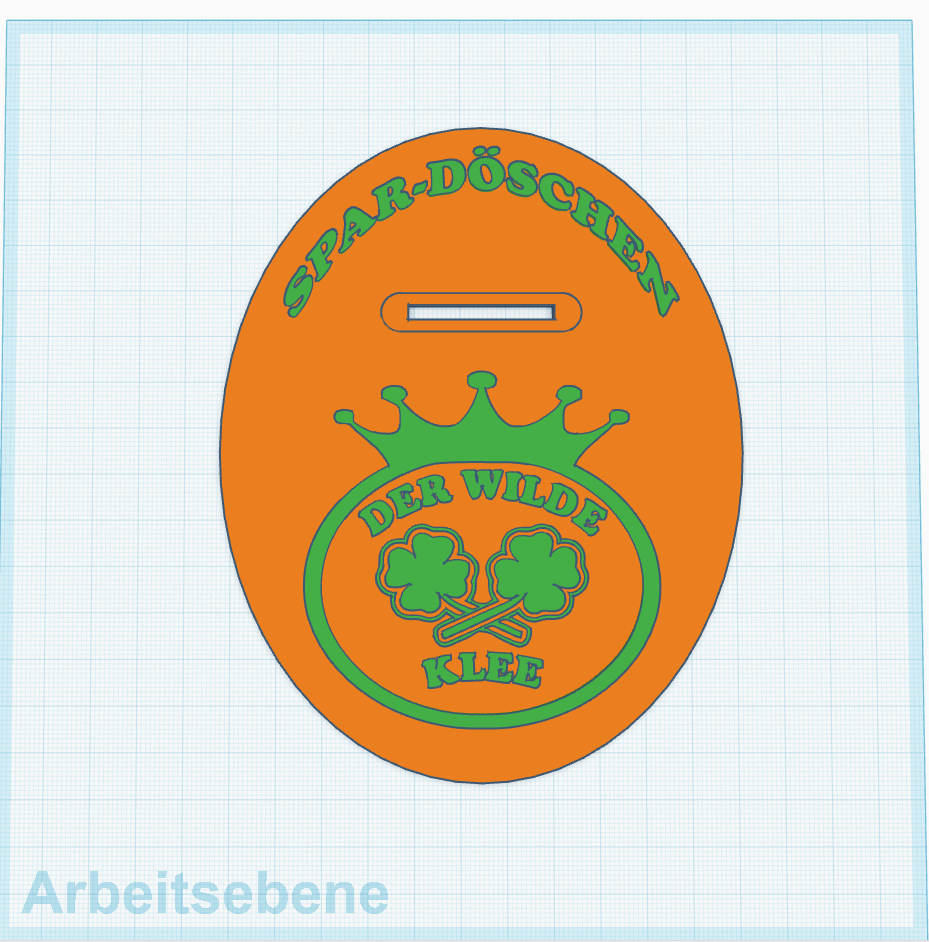

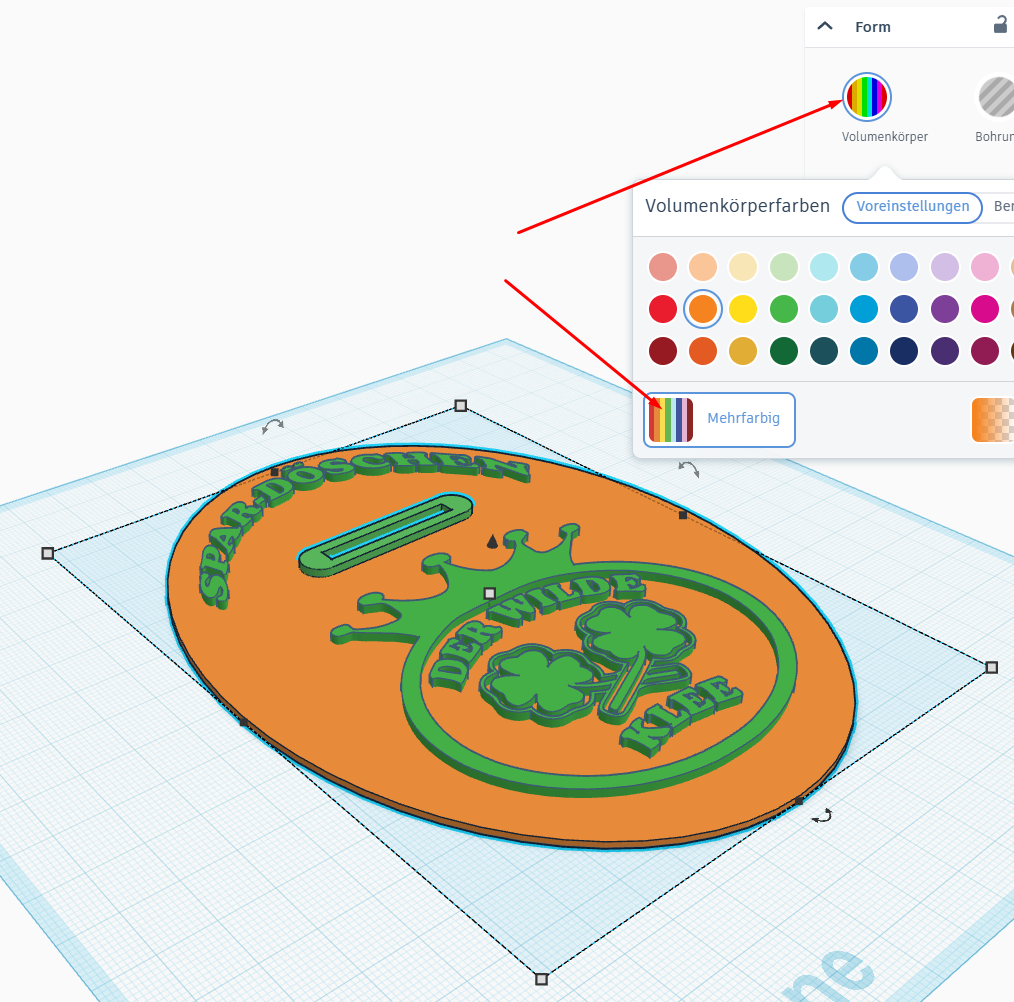

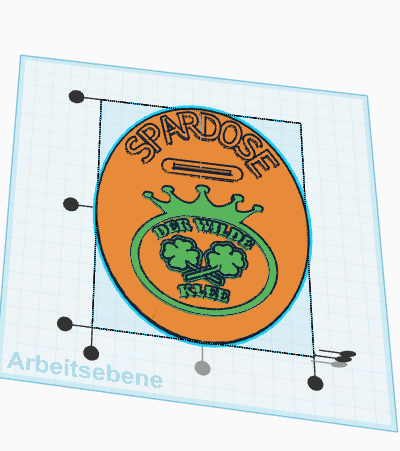

da die Münzeinwurfumrandung durch das gruppieren die Farbe des Hauptobjektes angenommen hat, ändere ich dies im Menü mehrfarbig und kann eine Screenshot machen, wie später durch Merhfarbdruck mein Spar-Oberteil aussehen wird.

Wenn ich die STL abspeichere durch exportieren gehen alle Farbinformatinen verloren, denn die STL besteh ausschließlich aus Koordinatenpunkten des erzeugten Gitter-Netzes
