Mehrere Bohrungen exakt ausrichten mit Tinkercad

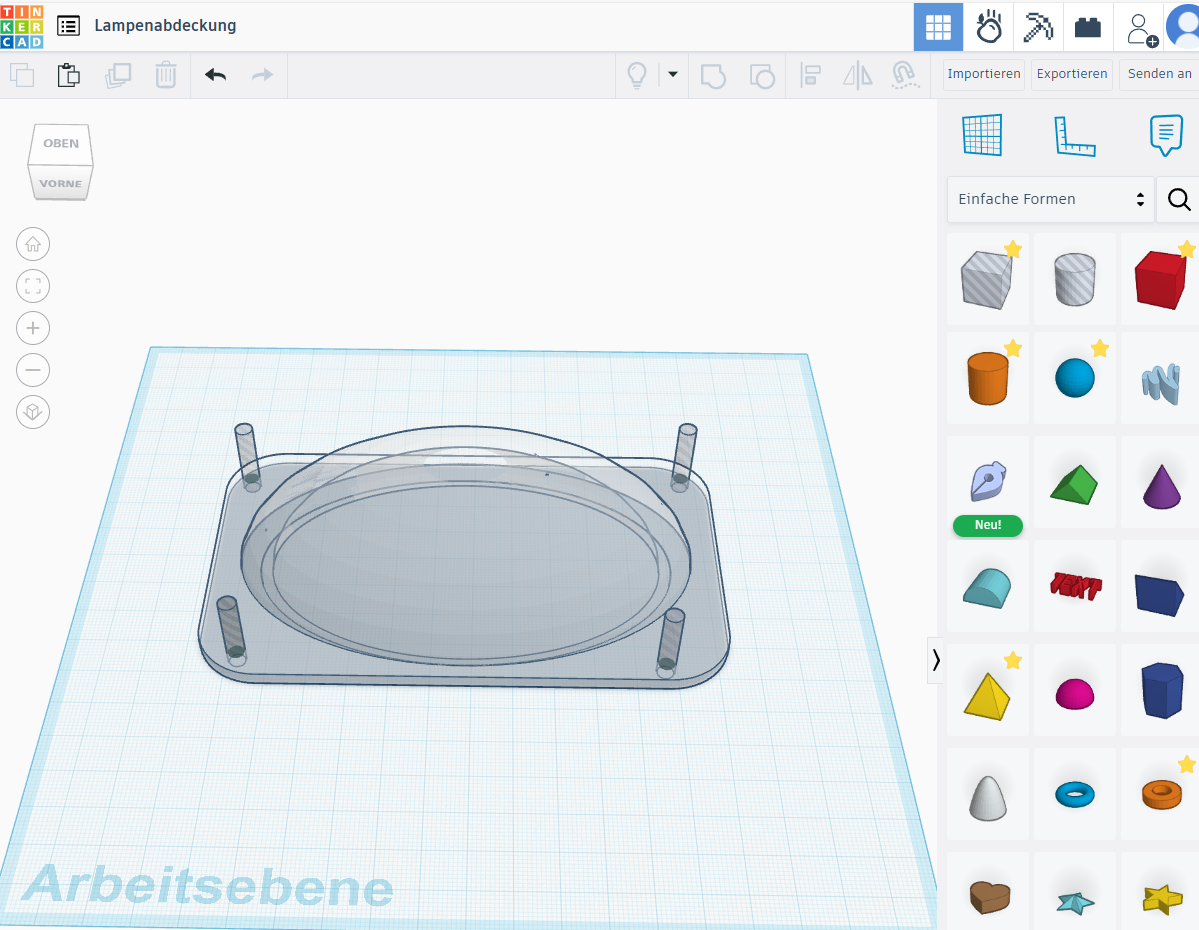

da es noch keine perfekte Messfunktion gibt, hier eine kleine Hilfe, wie ich Objekte ausrichte und Bohrungen exakt platziere am Beispiel einer rechteckigen Lampenabdeckung mit Radien

Bohrungen ausrichten ist erst mal nicht ganz so einfach, wenn ich keine Bezugsecke habe, aber mit einem Hilfskörper ganz leicht.
Wie das geht zeuge ich gleich.

Ich könnte mir jede Bohrung einzeln an den Ecken meines Bauteils ausrichten und dann mit der Tastatur und einem definierten Raster an Position klicken, aber einmal zu viel oder zu wenig geklickt und ich fang von vorn an mit zählen meinerer Klicks

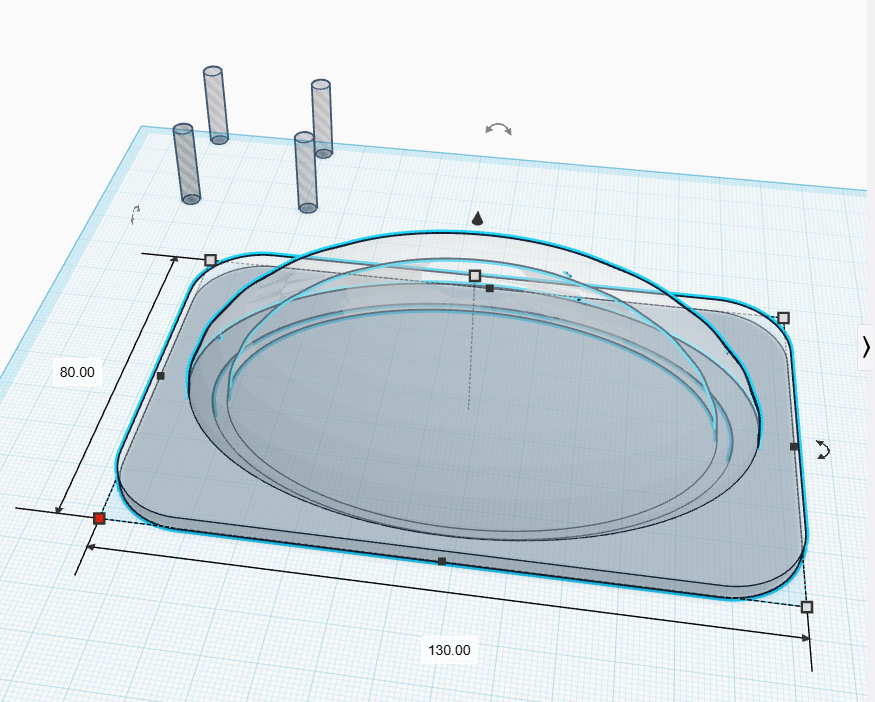

einfacher geht es mit einem Hilfskörper,  dazu benötige ich die Abmessungen meines Objektes
130x80 mm

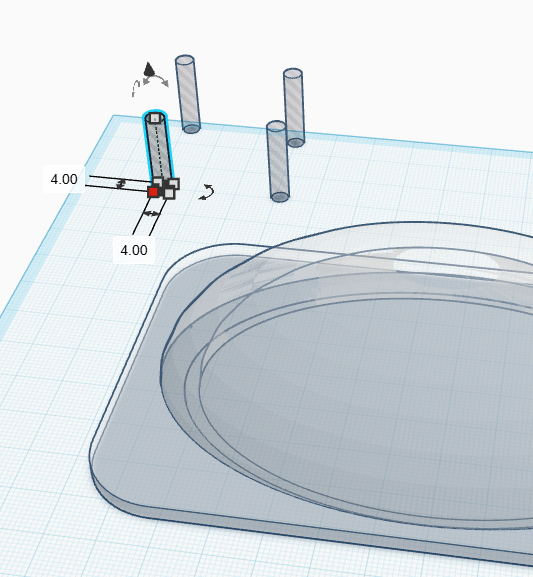

und den Durchmesser meiner Bohrungen

4mm

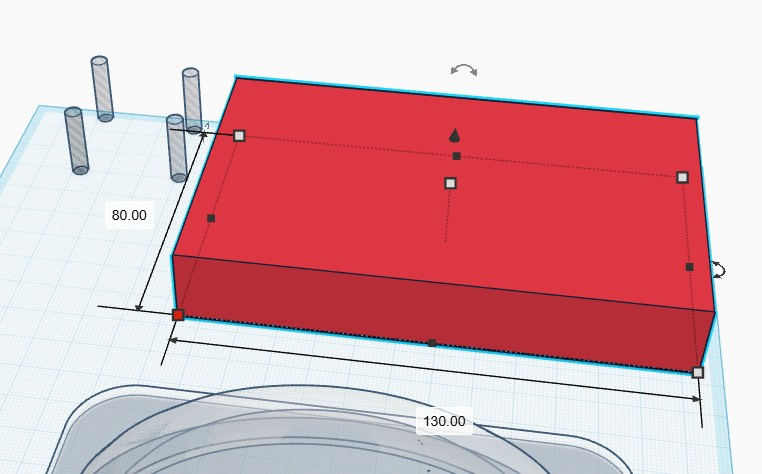

ich ziehe mir einen Hilfskörper zum besseren Ausrichten auf die Arbeitsebene

ich möchte meine Bohrungen exakt 12mm von den Aussenkanten nach innen auf den Randplatzieren

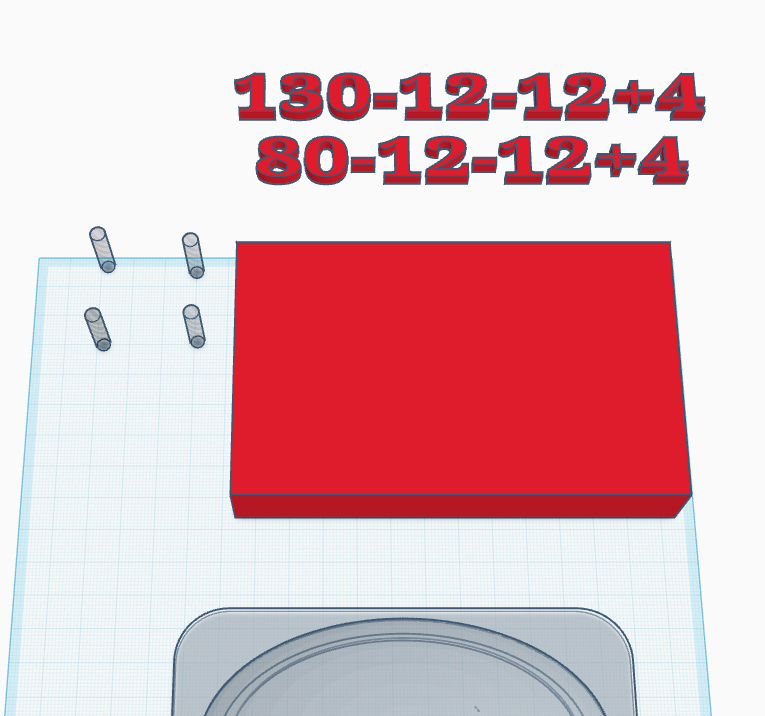

dazu rechne ich mir die Abmessungen aus 130mm Kantenlänge minus Versatz der Bohrung von den Aussenkanten links und auch rechtssowie hinzufügen 2x Radius oder gleich Durchmesser meiner Bohrung
um den Bohrungs-Mittelpunkt zu definieren
Selbiges mache ich mit der anderen Kantenlänge,  2x Versatz von Außen abziehen und einmal Durchmesser der Bohrung hinzu

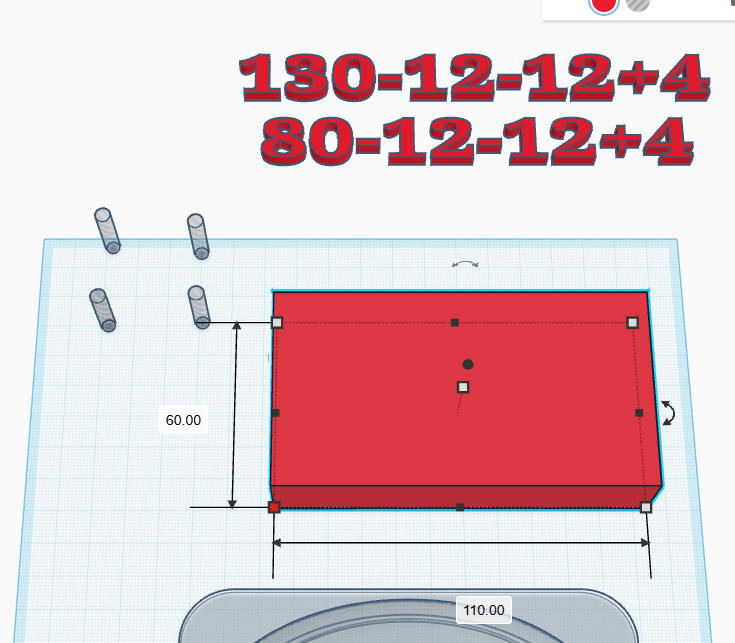

mein Hilfskörper wird mit den 2 errechneten Maßen angepasst

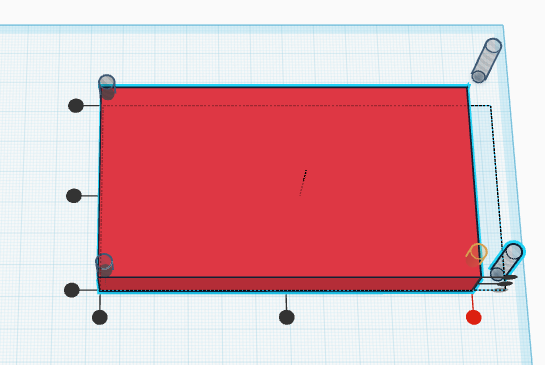

die Bohrungen werden exakt in den Ecken des Hilfskörper ausgerichtet und nun sieht man auch den Grund warum der Bohrungsdurchmesser bei der Berechnung mit berücksichtigt werden muss

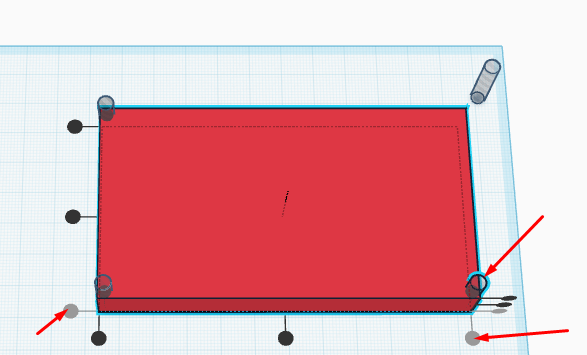

noch einmal eine kleine Hilfe zum Ausrichten, welche in einer vorherigen Anleitung besser beschrieben wurde und ich hier nicht noch genau drauf ein gehen möchte

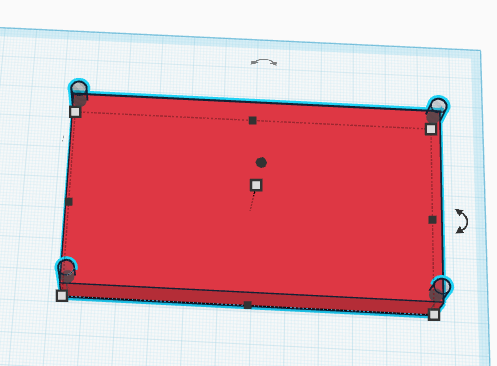

alle 4 Bohrungen und am Hilfskörper exakt ausgerichtet

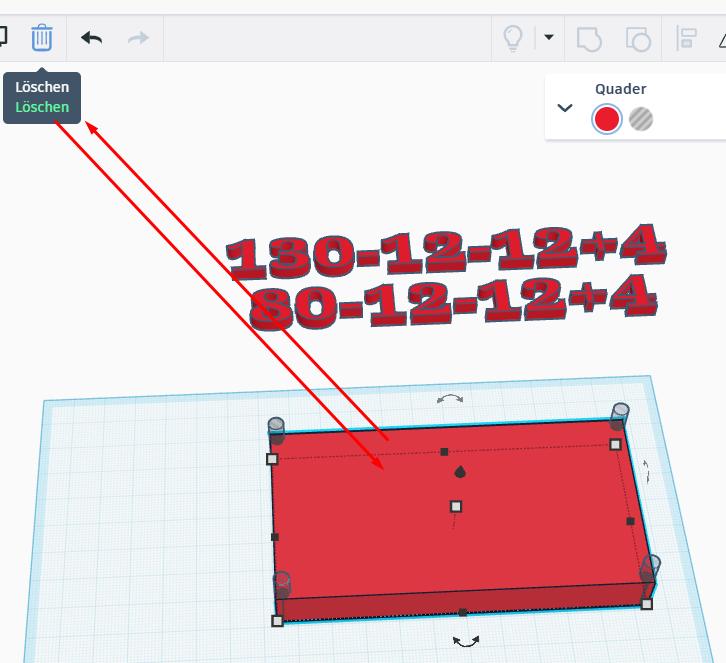

der Hilfskörper kann nun entfernt werden

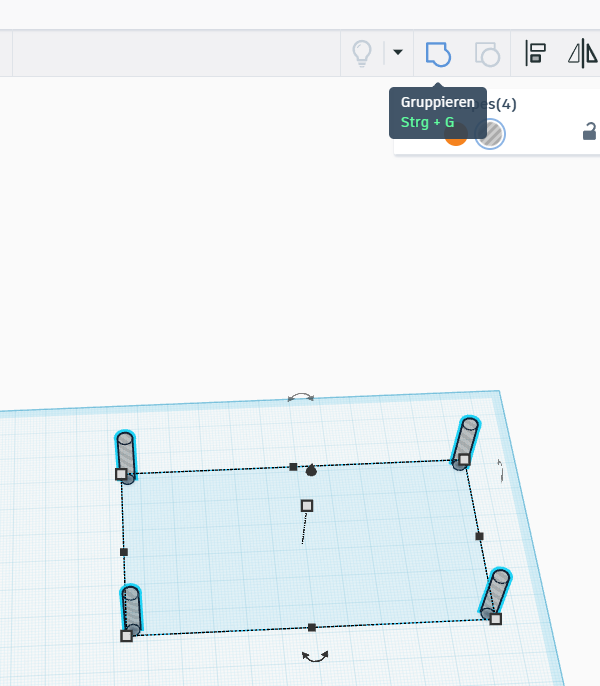

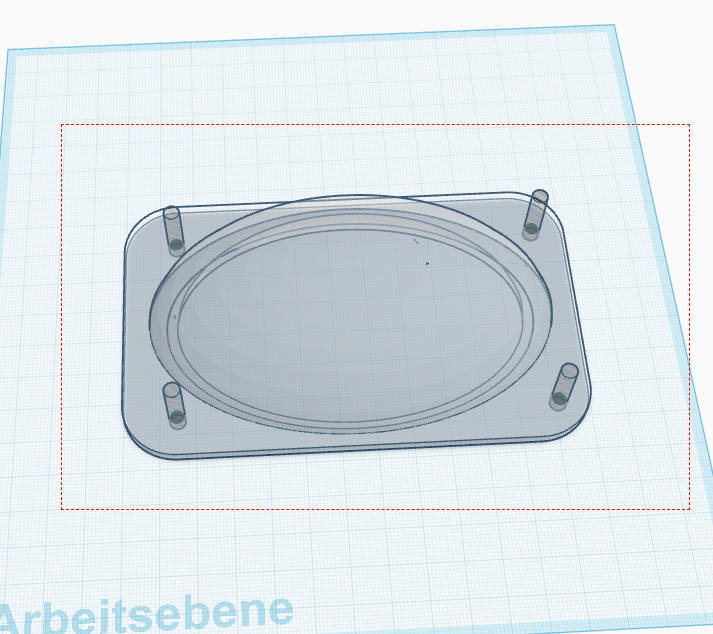

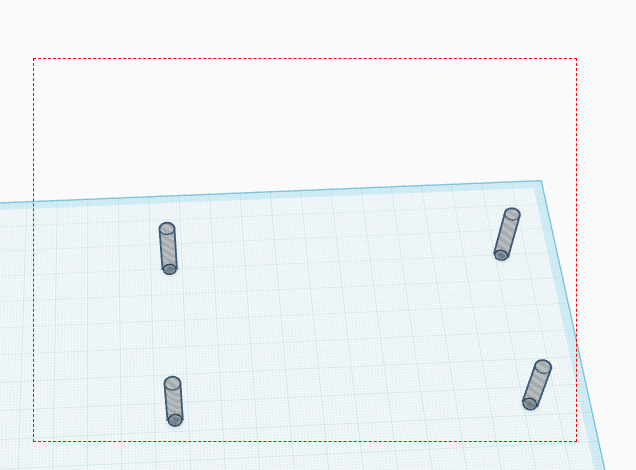

ich Markiere mir alle 4 Bohrungen in dem ich ein Fenster darüber ziehe

und gehe auf Gruppieren
Da alle Teile freistehen verschwindet auch keine Bohrung und wird wie ein Volumenkörper behandelt

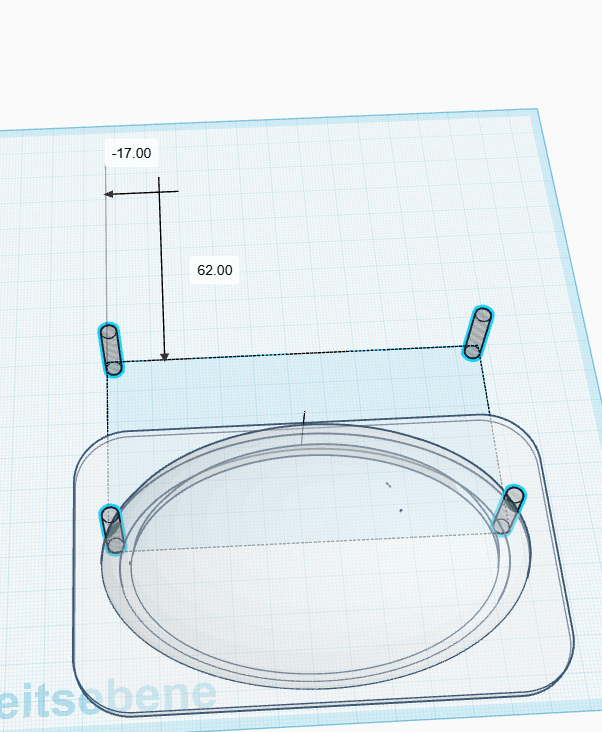

jetzt kann ich alle 4 Bohrungen mit der Maus mit einmal verschieben

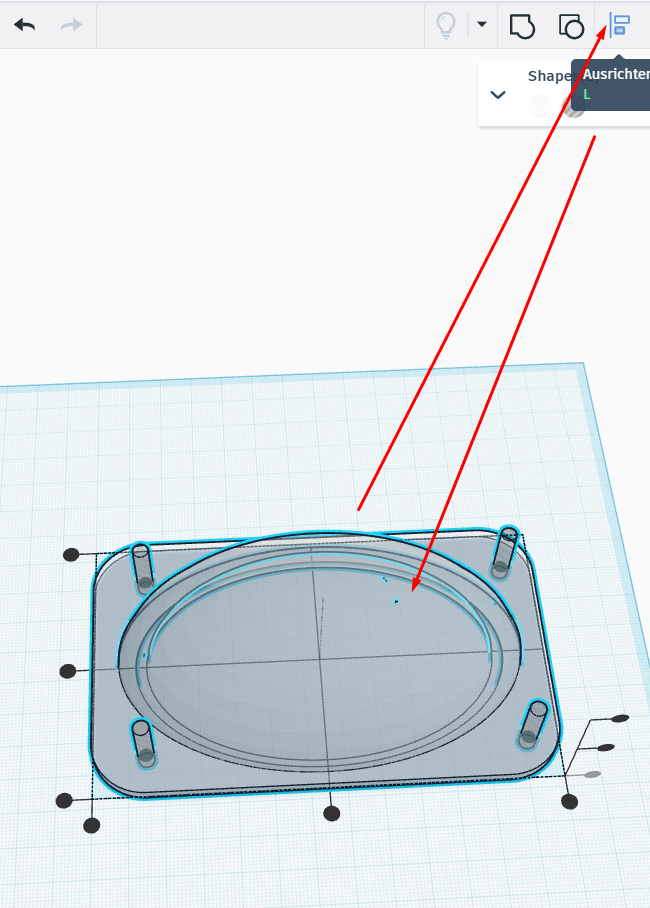

und ebenso an mein Bauteil ausrichten in dem ich Beides markiere
Objekt und gruppierte Bohrungen

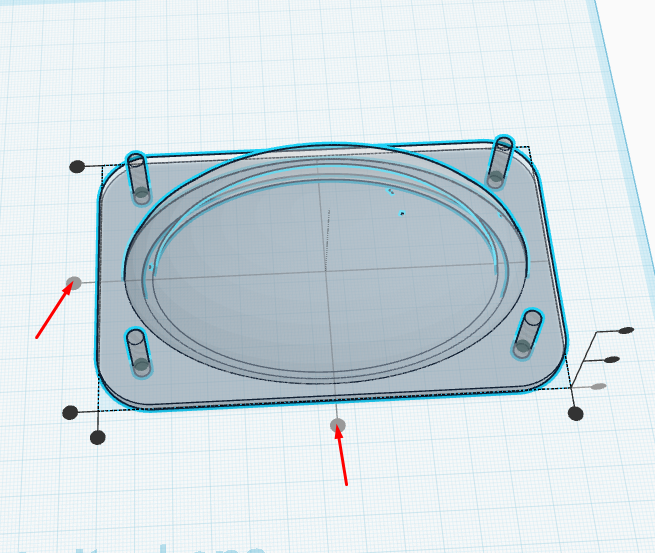

ich richte exakt aus in dem ich die Bohrungen zum Objekt ...

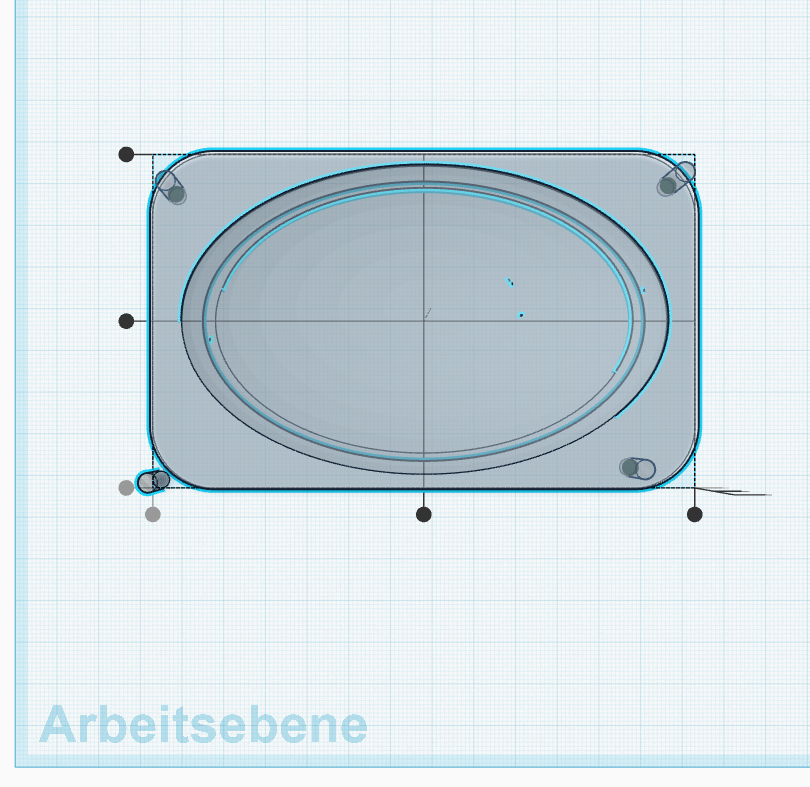

über das Vermitteln ausrichte

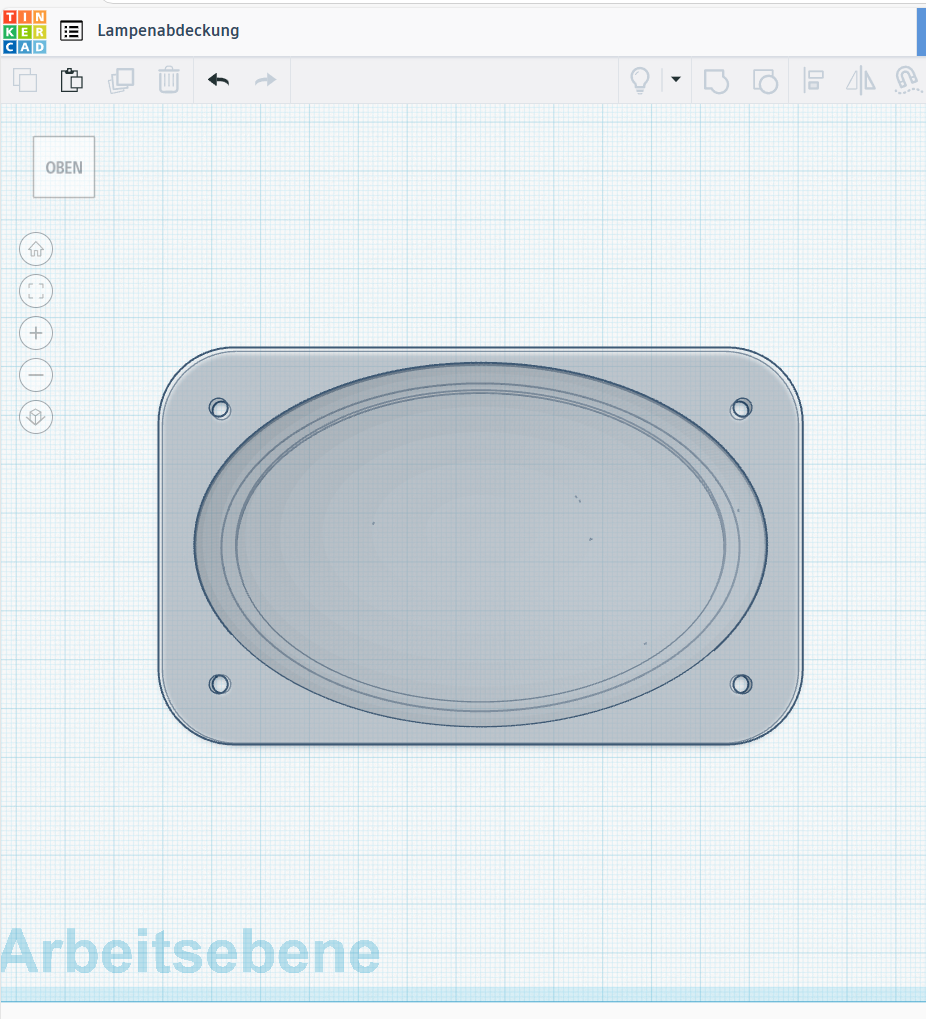

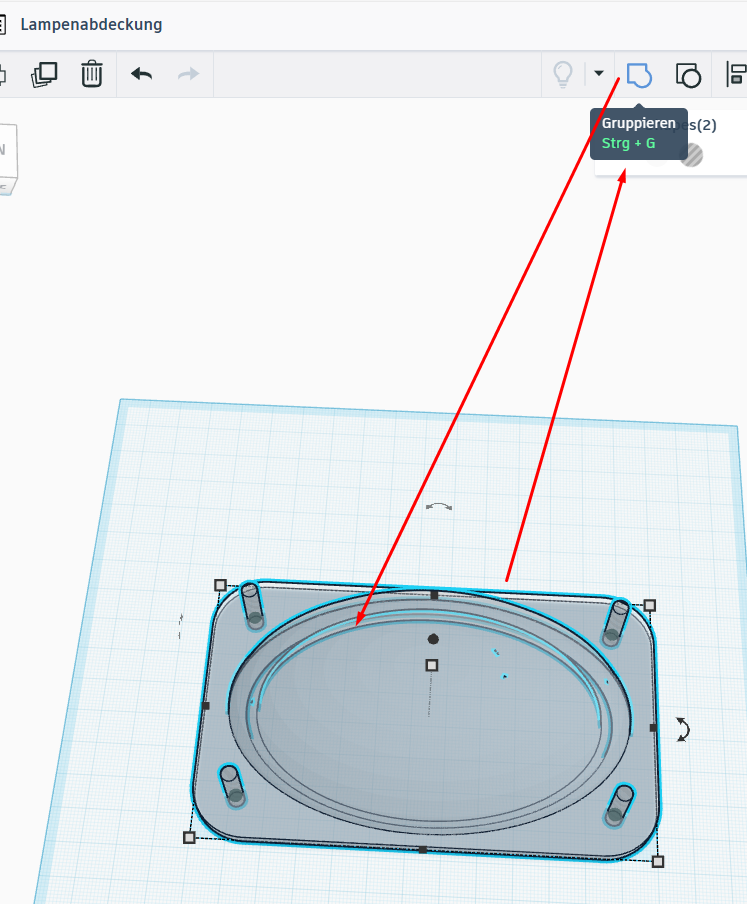

ich gehe auf Gruppieren und löse somit den Befehl Bohrungen setzen aus und erhalte exakt 12x12mm von den Aussenkanten entfernt meine Bohrungen

fertig



hast du Fragen oder Anregungen, kontaktiere mich
