Tinkercad Tips und Tricks

Vorwort:  Um den Bunny-Kopf in Timkercad laden zu können muss minimal an den Polygonen dezimiert werden.  Dies habe ich in Blender auf 0,96 dezimiert.

bei anderen Objekten ist dies oft gar nicht nötig

für die selbst zuerstellende Kontur verwende ich zunächst die neue SKETCH Funktion und platziere diese auf die Nase

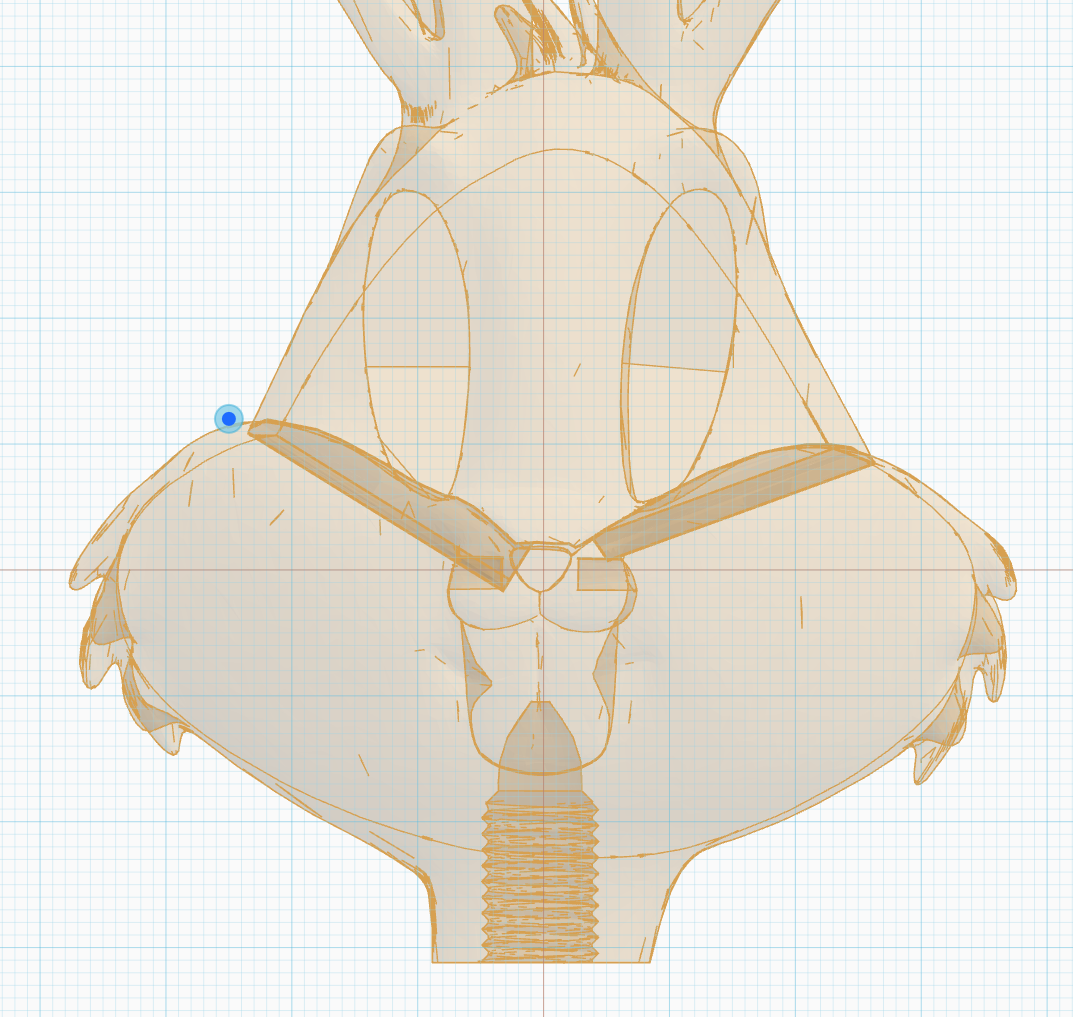

ein Menü öffnet sich wo ich z.B. Konturen sehe und daran entlang mir einen neuen Körper der später die Bohrung werden soll. erstelle

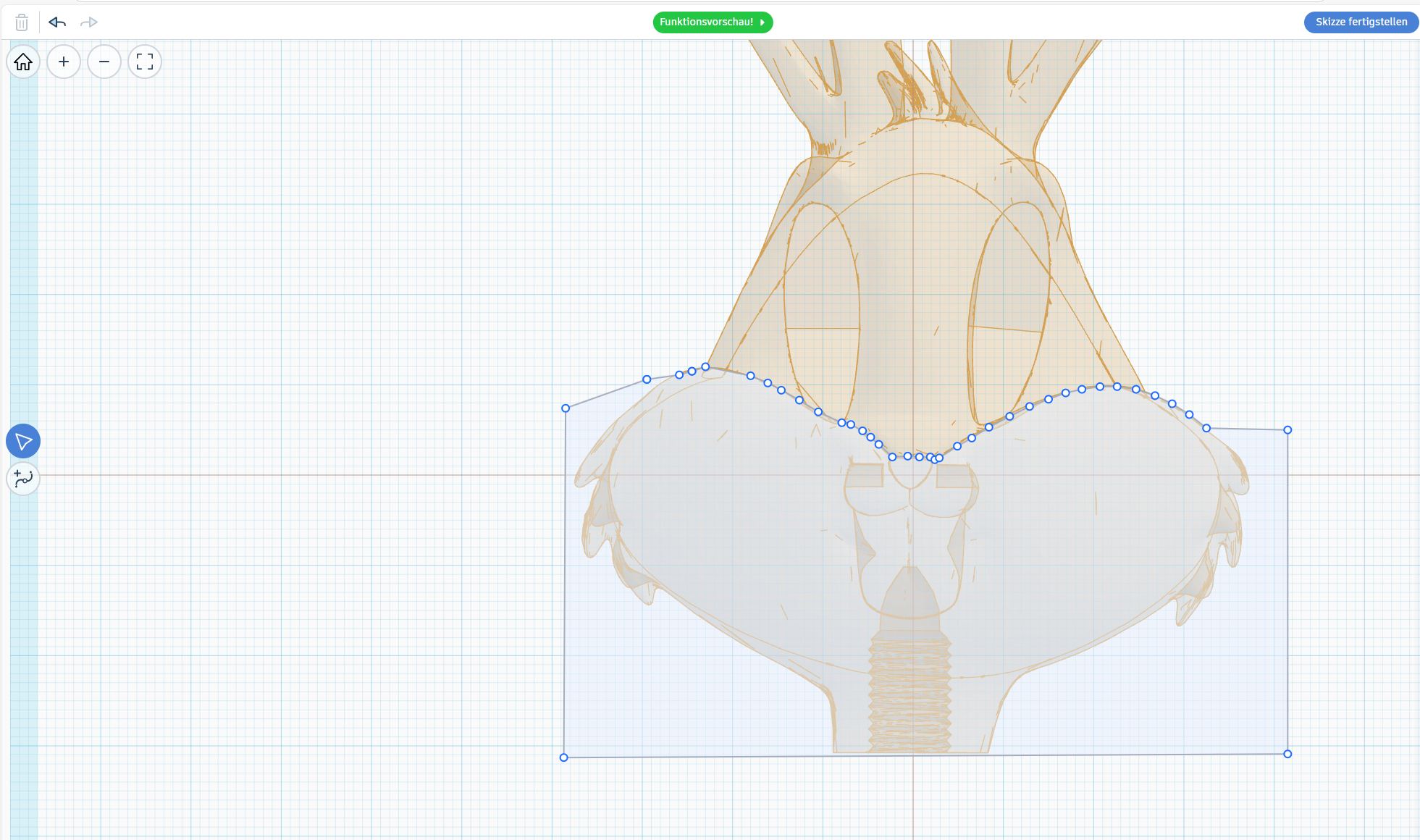

eins-drei-fix setze ich mir ein paar Marker, (auf Radien verzichte ich in dieser Anleitung)

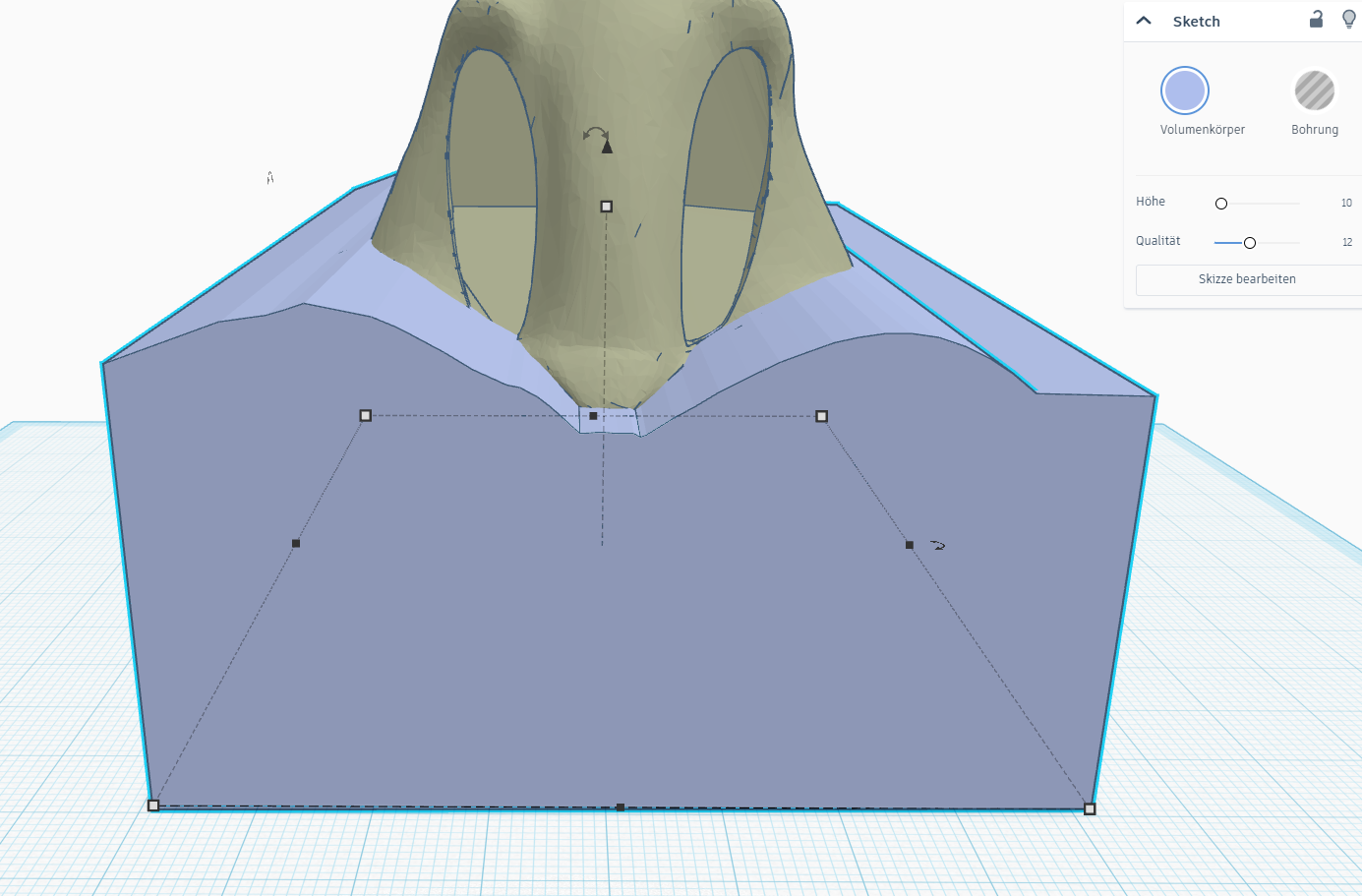

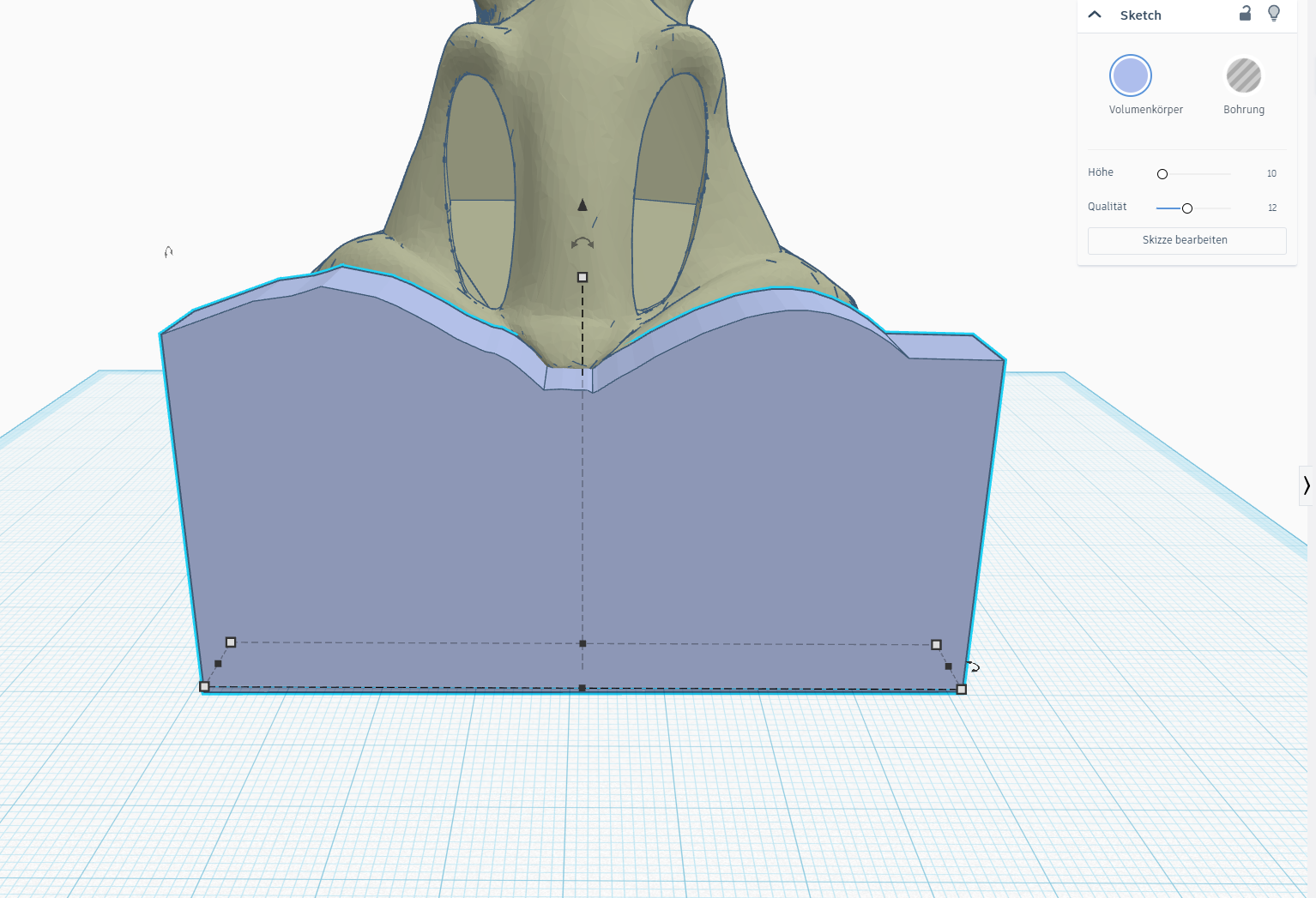

das Konturmodell ist erstellt,  je genauer meine Punkte gesetzt wurden desto schöner ist später die Trennung

ich dehne dieses Konturmodell nur in Y-Richtung und stelle das Bauteil um auf Bohrung

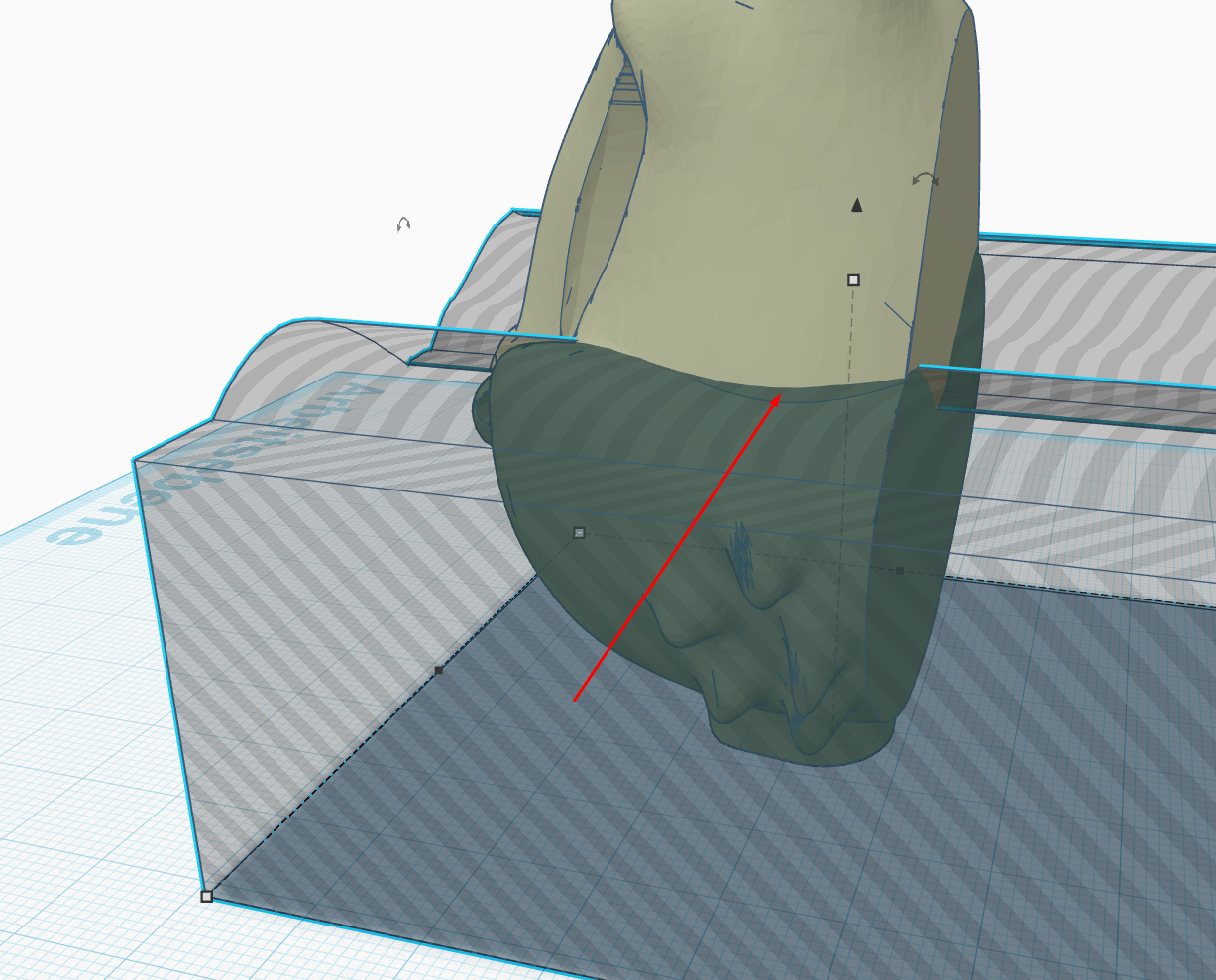

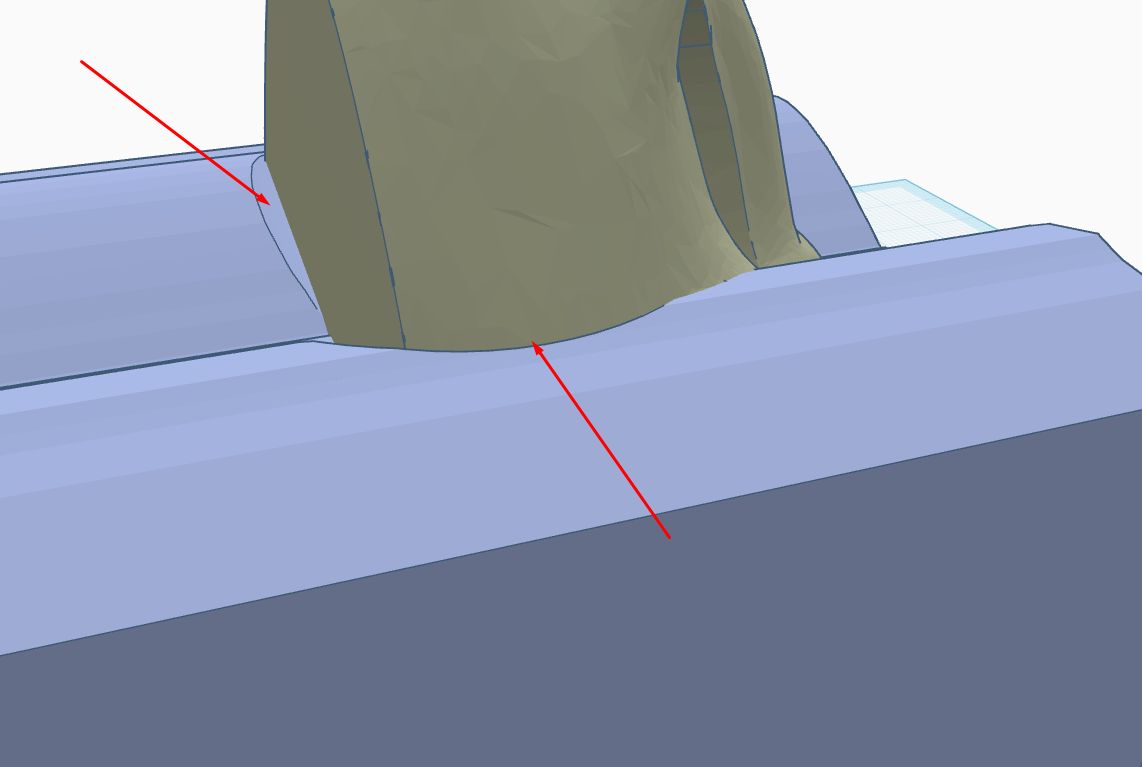

ich kann somit besser rund herum schauen, ob sich die gewünschte Trennung abbildet und erkenne hier noch unschöne Absätze bzw. Ausbuchtungen

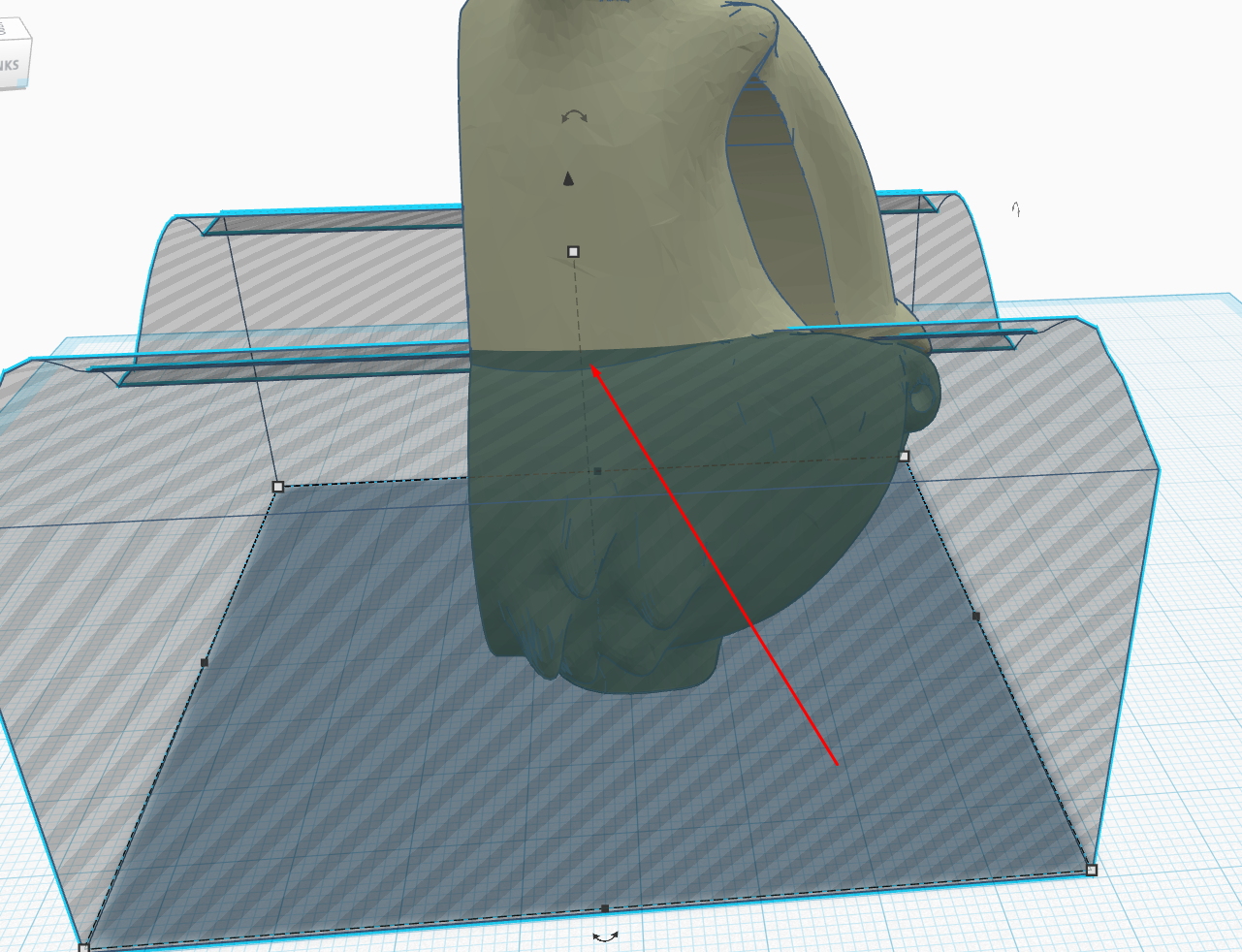

auch auf der anderen Seite des Kopfes und das beheben wir wie folgt

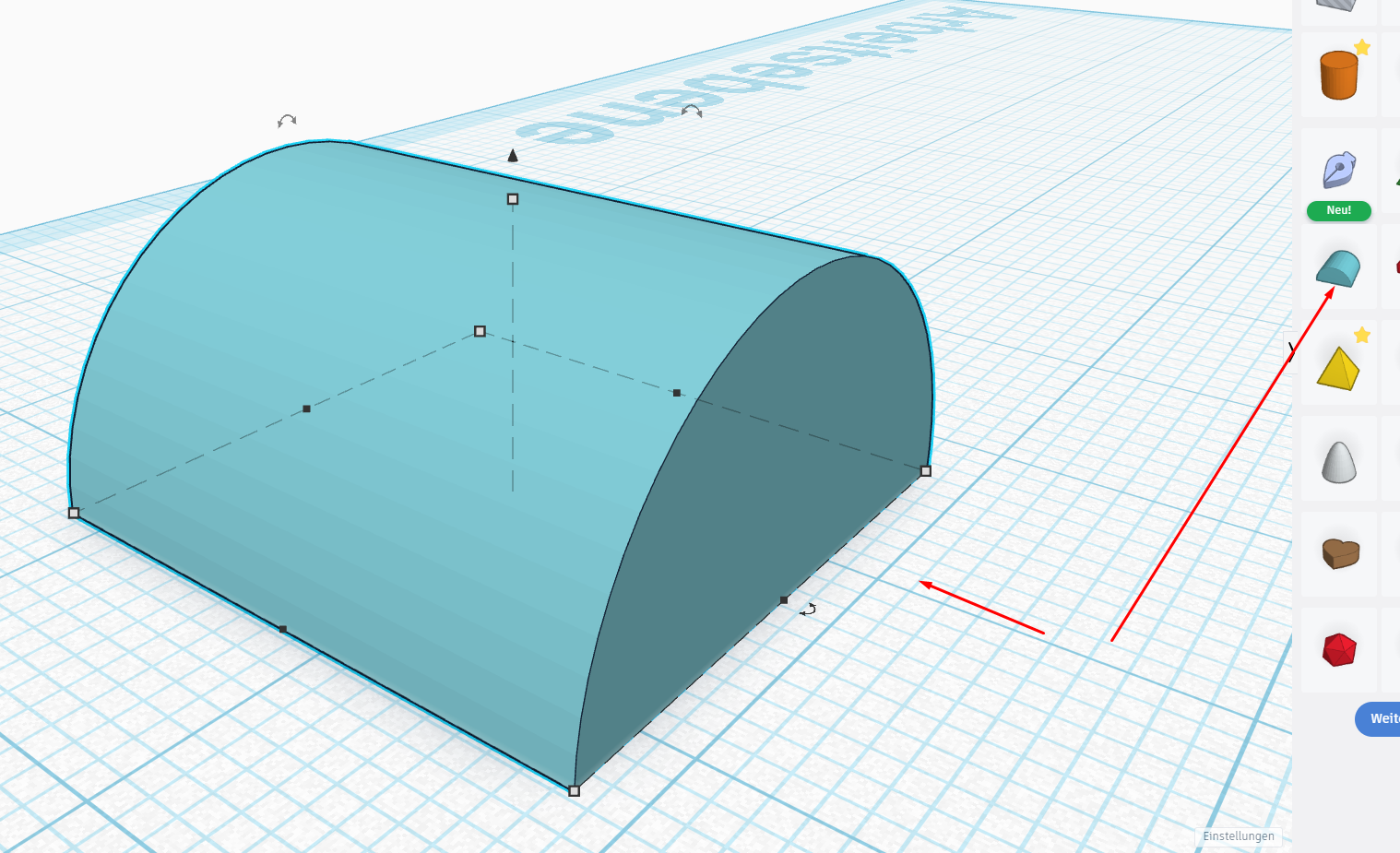

zunächst stelle ich mir aus diesem Standartbauteil eine Art-Formpresse her

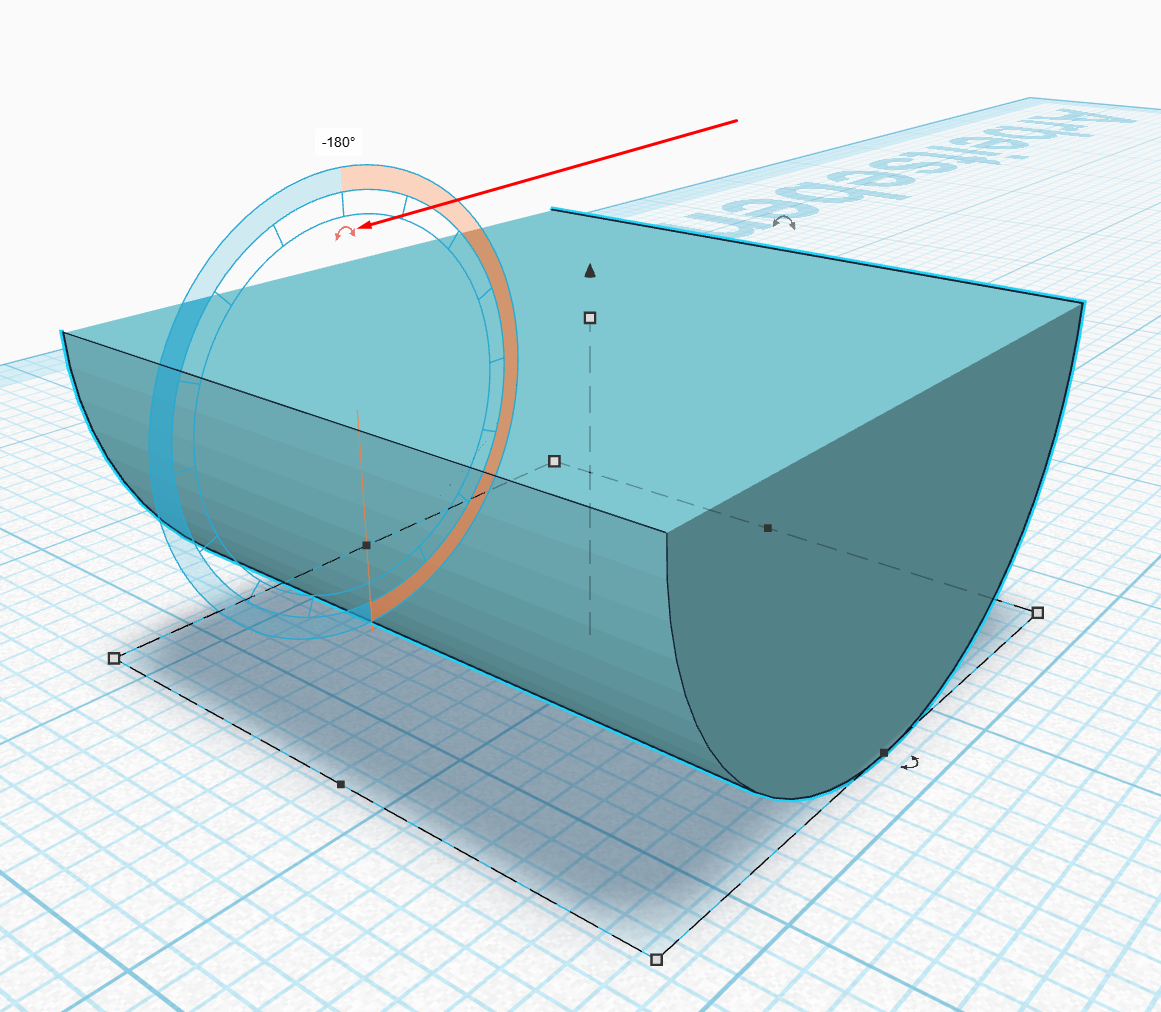

und drehe diese entsprechend um 180Grad

unter Ihre Kreationen wird diese Form abgespeichert ohne eine maßliche Veränderung und gebe dem Teil den Namen "Former"

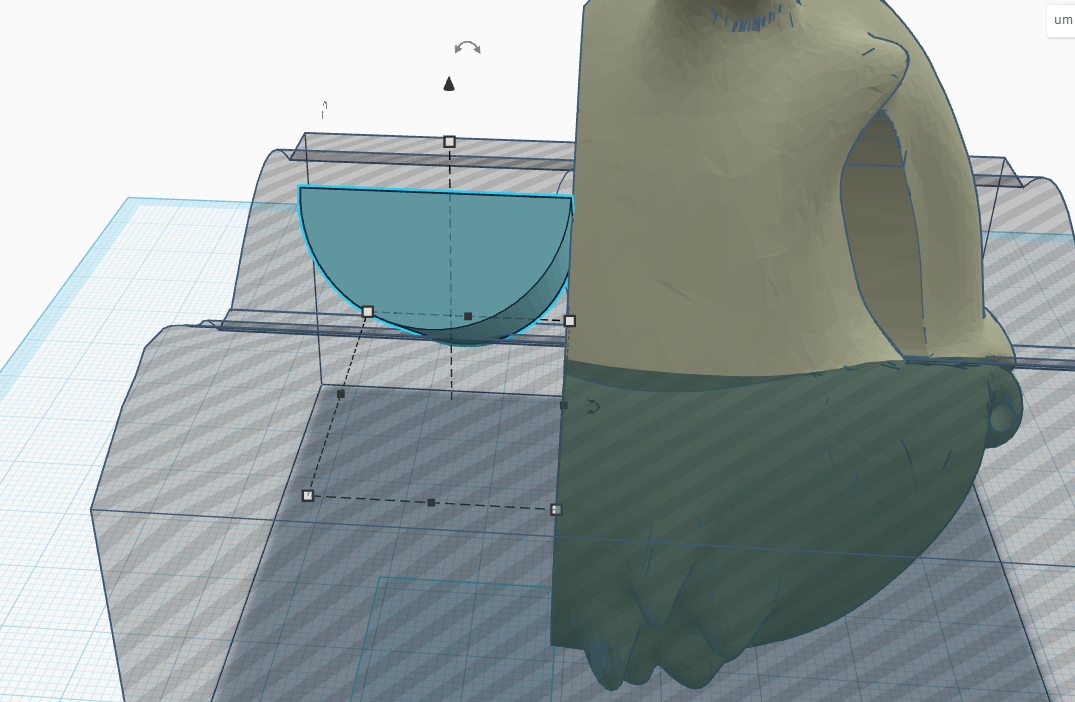

mein eigenes Bauteil Former kann ich jetzt mit der Fangebenein jeden beliebigen Winkel den ich benötige an ein Objekt anheften und wähle mir eine geeignete Position

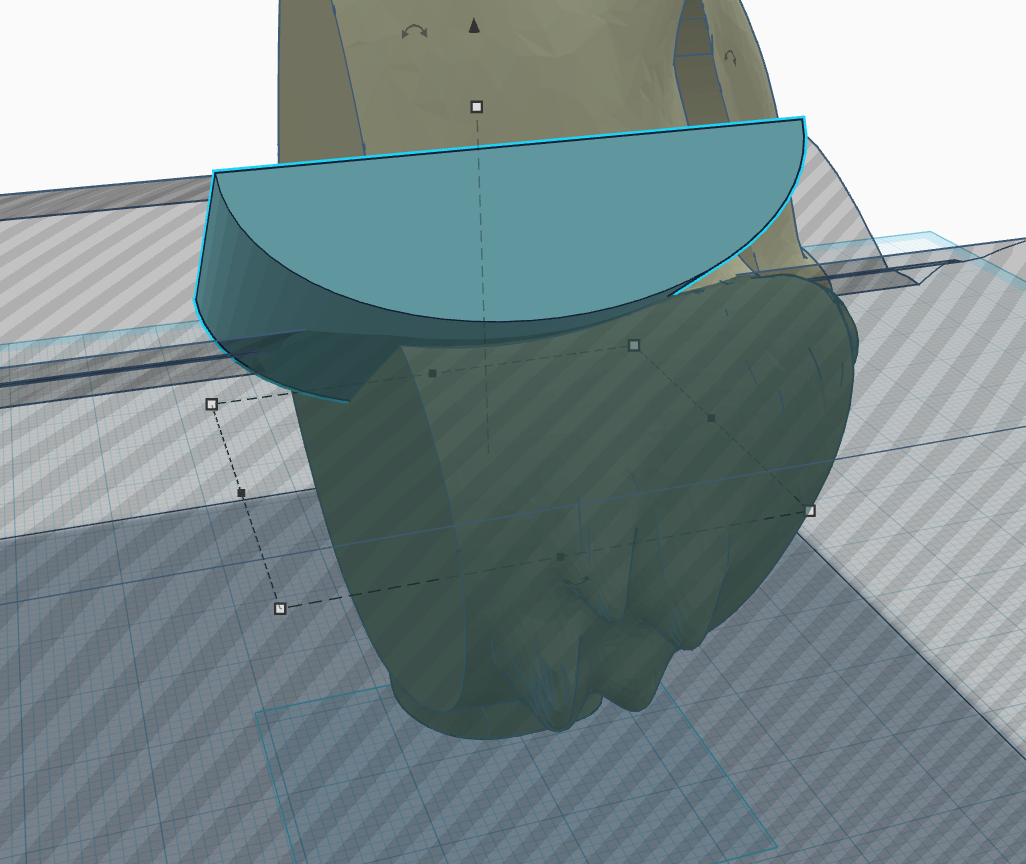

jetzt kann ich entlang der anfänglich erstellten Trennkontur das Bauteil "Former" passend verschieben, dehnen und stauchen nach Belieben

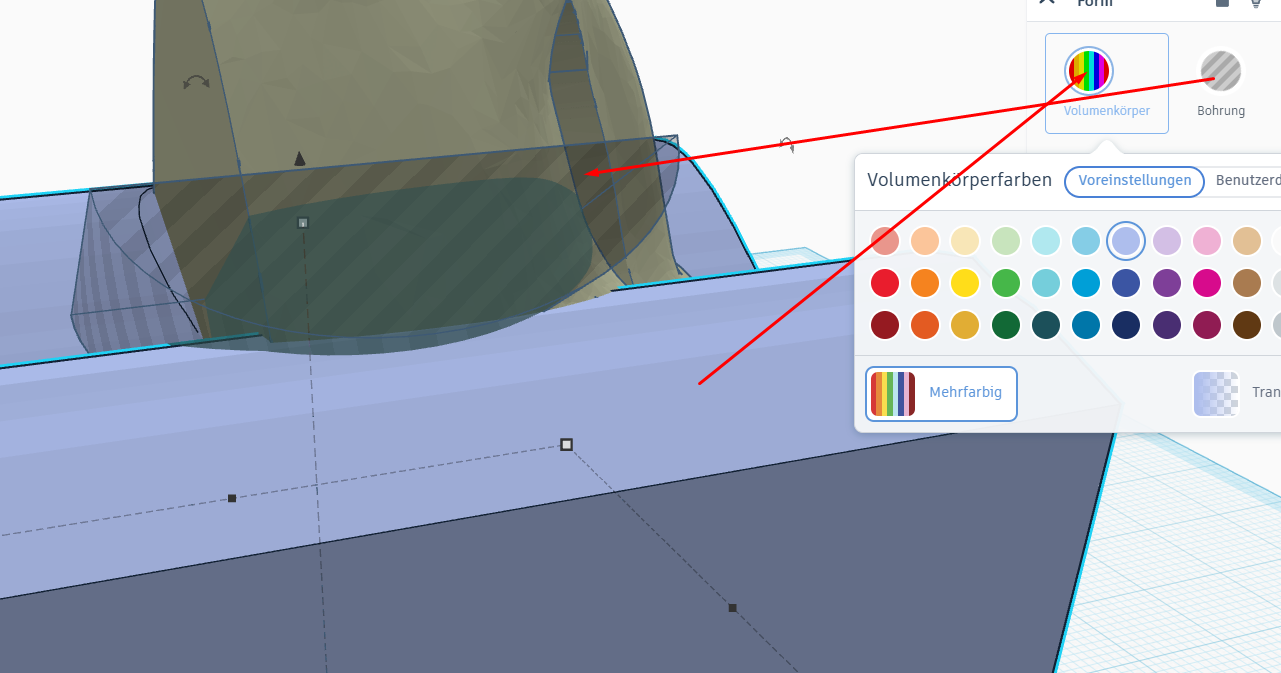

Ich stelle meinen "Former" auf Bohrung und die eigentliche Trennungskontur kurzzeitig auf "BAUTEIL"-Objekt

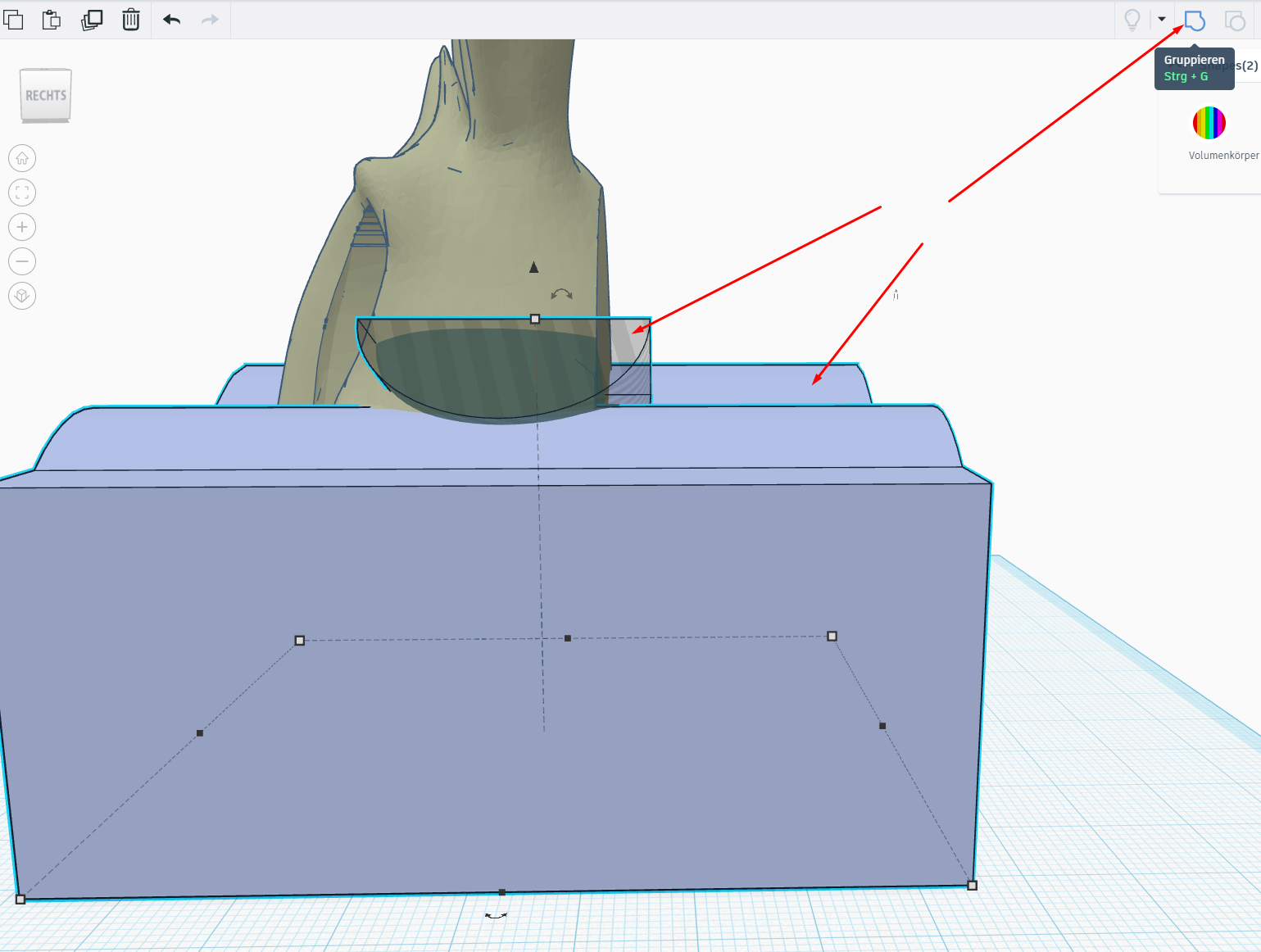

und gruppiere Beide nach dem ich dies beiden Bauteile markiert hatte

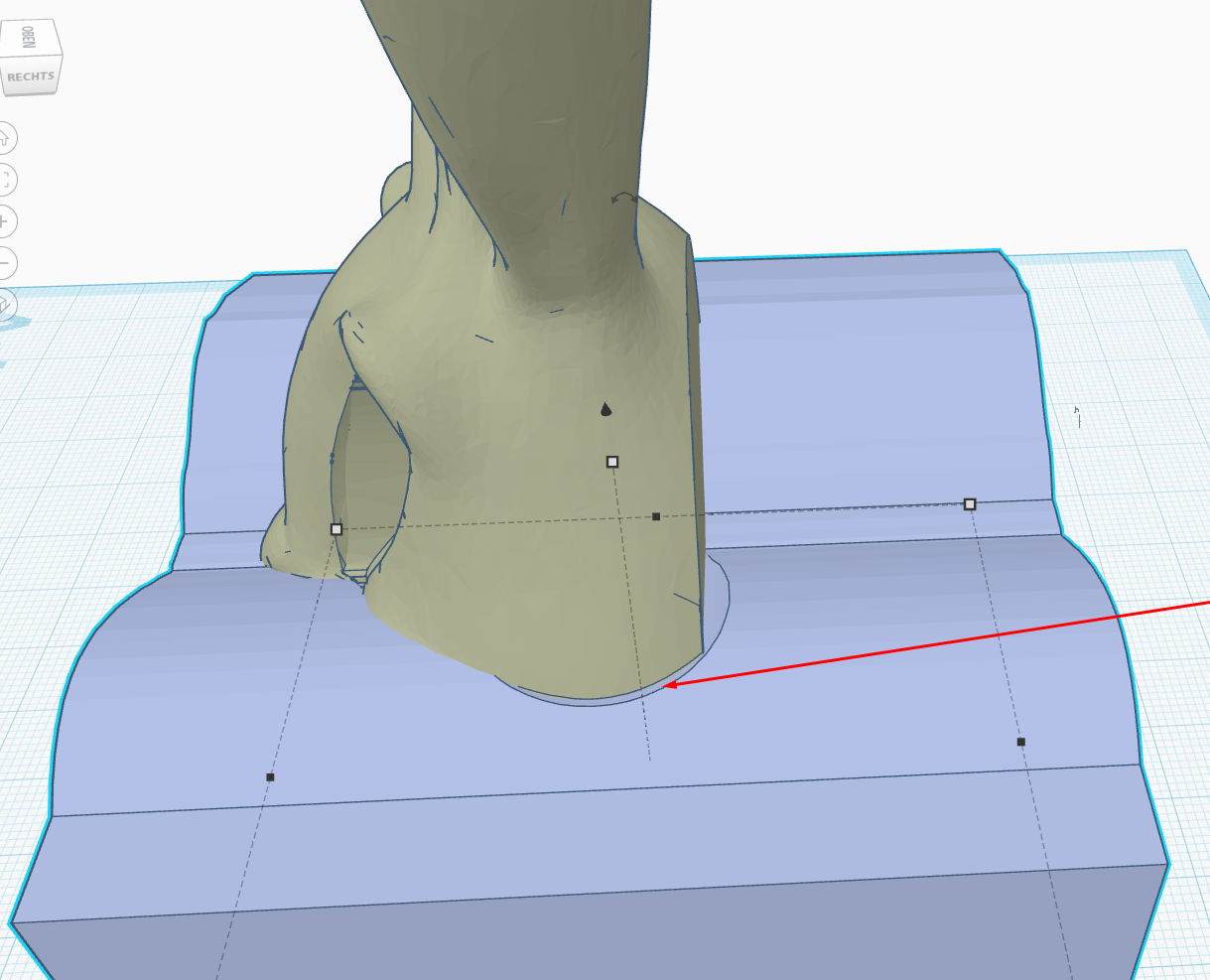

man erkennt deutlich die verbesserte überarbeitete Abtrennung zur Kopfkontur

ich schalte den erstellten Trennkörper wieder um auf Bohrung und mache die Veränderung der linken Kopfhälfte mit den selbigen Schritten wie zuvor an der rechten Kopfhälfte

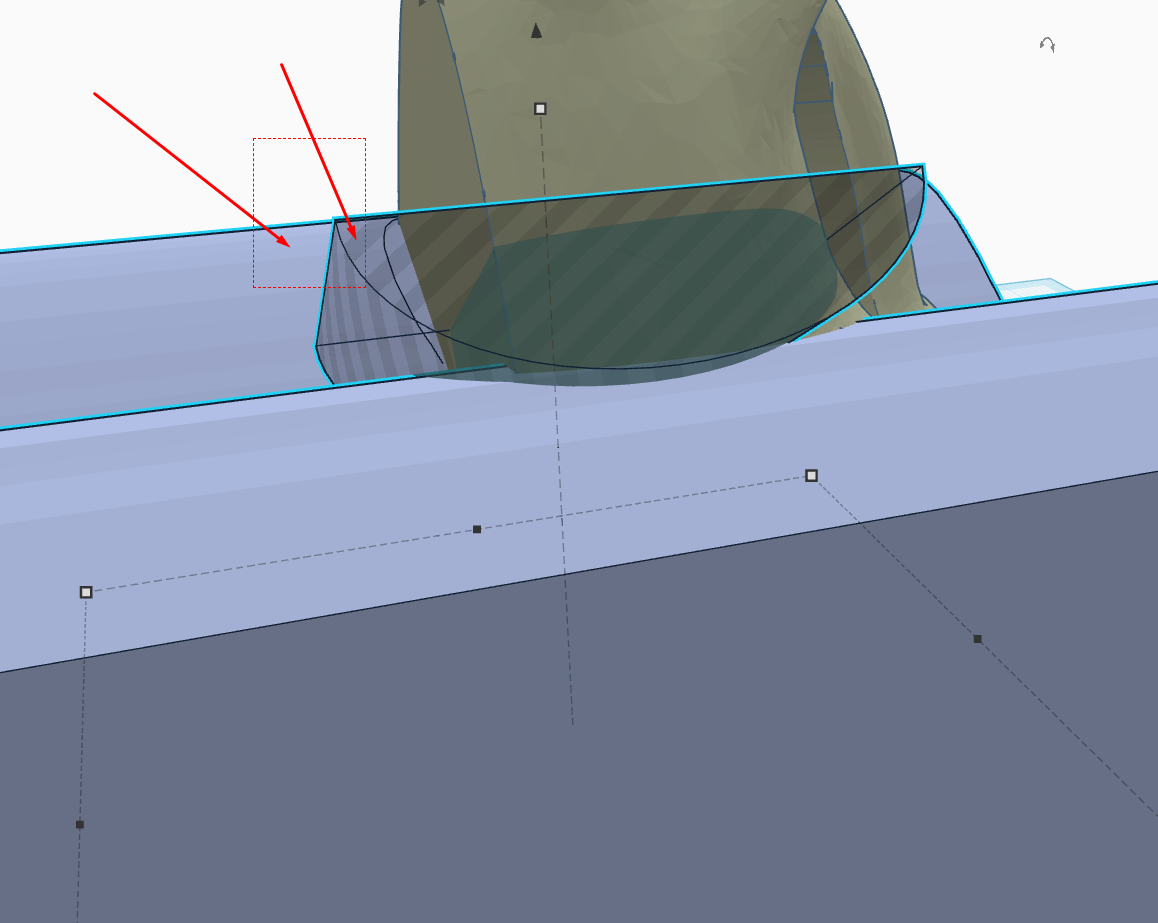

durch Dehnen und Strecken variiere ich den Redius so dass ich der Körperform näher komme

ich wechsele wieder beide Objekte in Bohrung bzw. Bauteilobjekt

markiere beide Teile

und gruppiere diese.
nun habe ich beidseitig vom Kopf die Kontur verbessert, wo später die Trennung entstehen soll

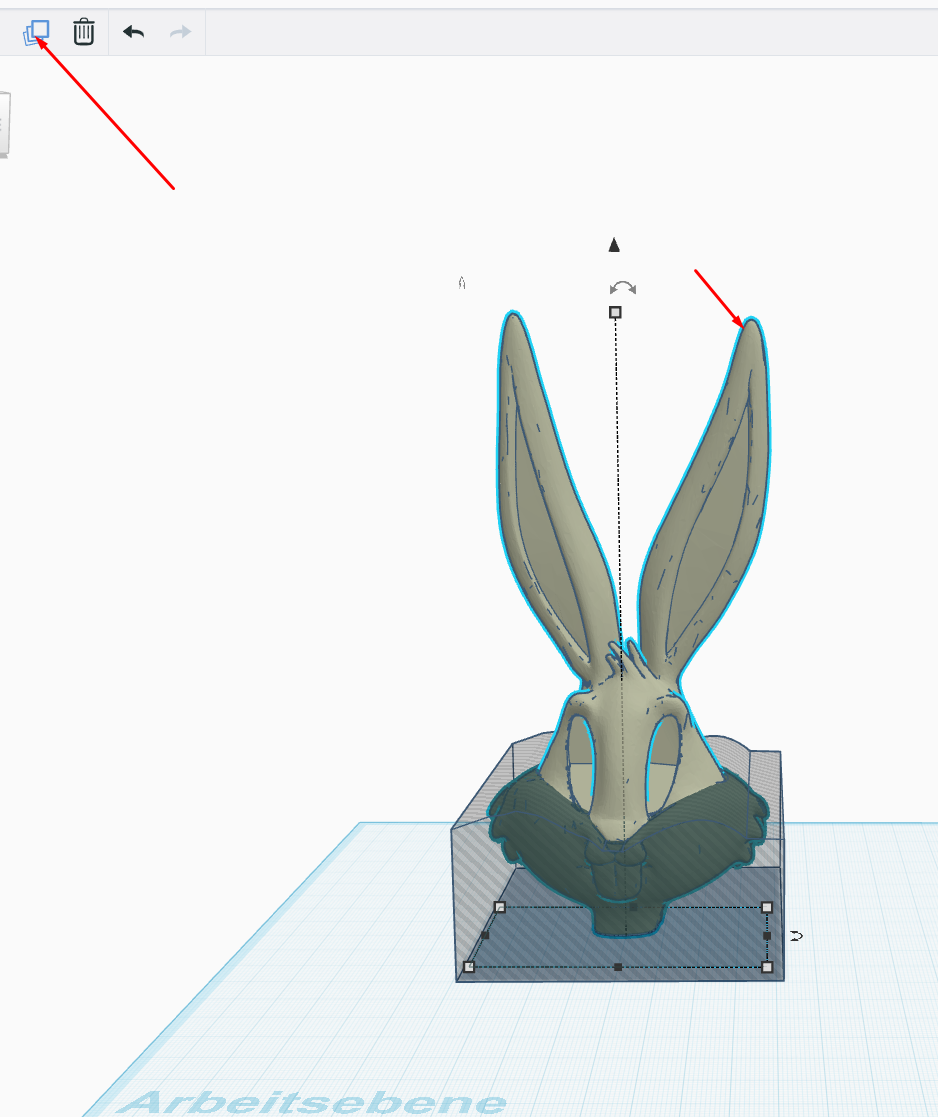

ich wechsel erst wieder in den Bohrungsmodus beim Trennobjekt und danach dupliziere ich mir den Hasenkopf, da ich später ja 2 Objekte erwarte, einmal Oberteil, einmal Unterteil

für bessere Unterscheidung der nun 2 Hasenköpfe an gleicher stelle färbe ich mir einen davon ein

da ich für die 2 Bauteile auch jeweils einen Bohrungskörper benötige die deckungsgleich aufeinander passen, erstelle ich mir jetzt den zweiten Körper mit Hilfe der ersten und bereits angepassten Form

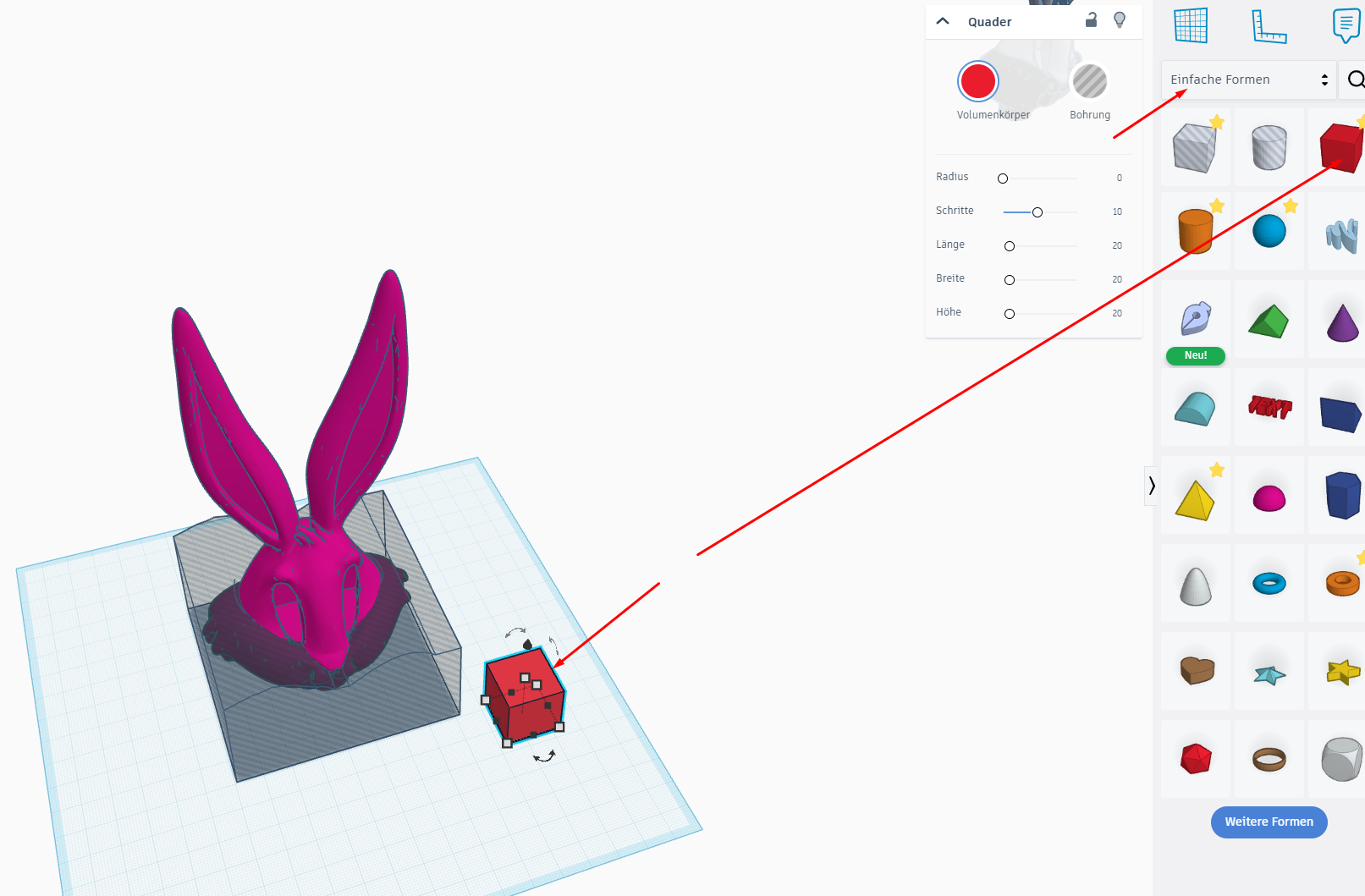

Dazu ziehe ich mir einen neuen Hilfskörper in dem Fall Würfel auf die Arbeitebene

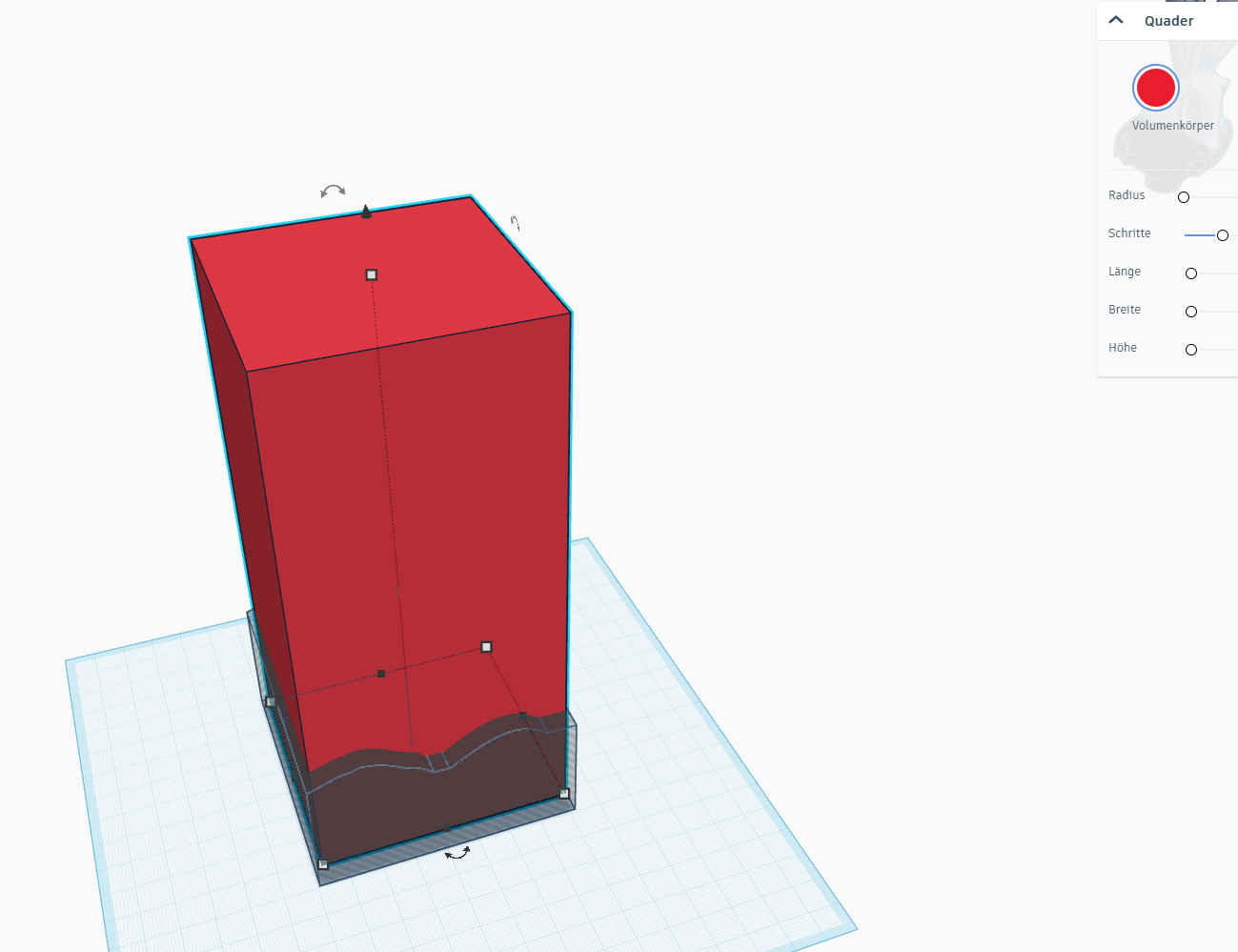

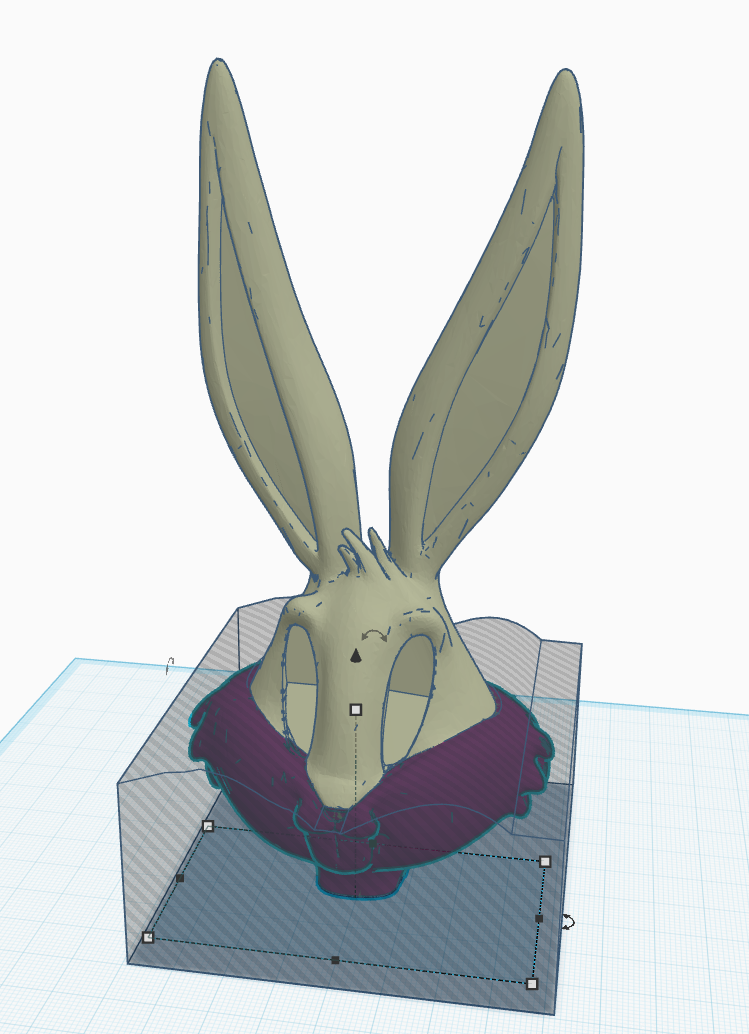

ich passe mir diesen an dass er rund herum im ersten Bohrungskörper und weiterhin über den kompletten Hasenkopf passt

ich stelle den Hilfskörper kurzzeitig um auf Bohrung um zu schauen ob alles innerhalb sitzt

passt alles, stelle ich den Hilfskörper wieder um von Bohrung auf Körper
danach dupliziere ich den anfänglich erstellten Bohrungskörper

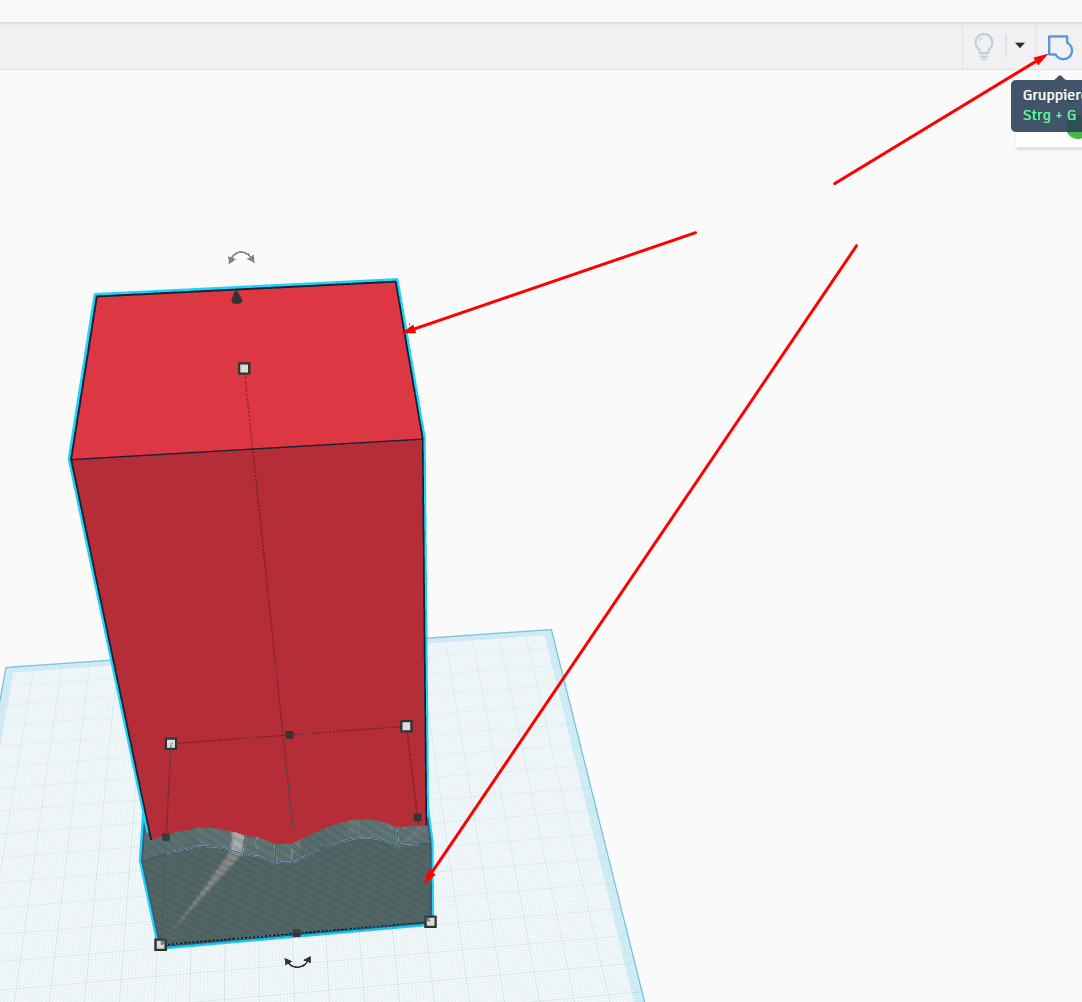

markiere mir den Hilfskörper mit dazu so dass beide Bauteile markiert sind (blaue Umrandung) und gruppiere mir diese beiden

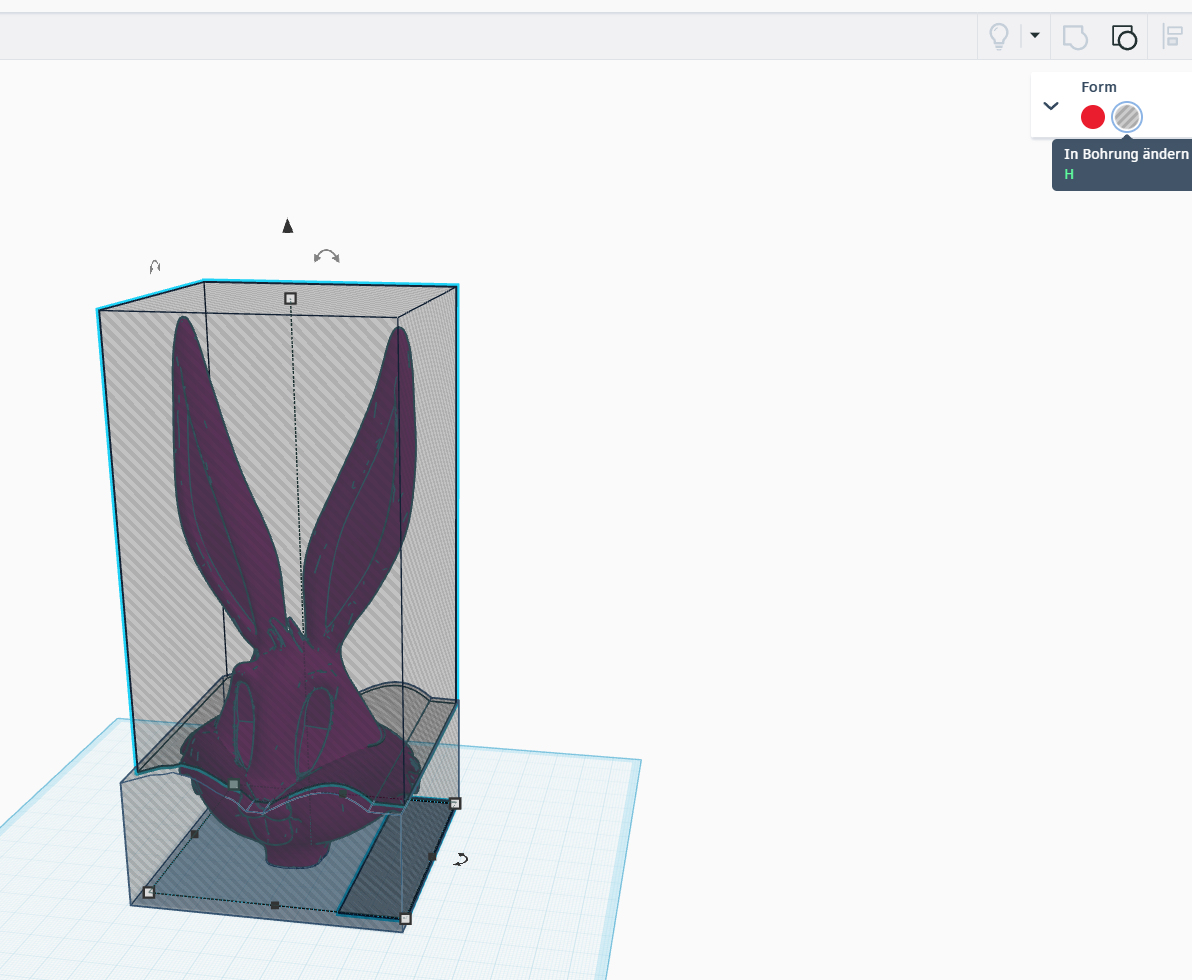

jetzt sehe ich nach dem Umschalten des Hilfskörpers auf Bohrung, dass ich 2 Bohrungsobjekte erschaffen habe die genau aufeinander passen
jetzt ist die obere Bohrung markiert

und jetzt testweise die untere Bohrung

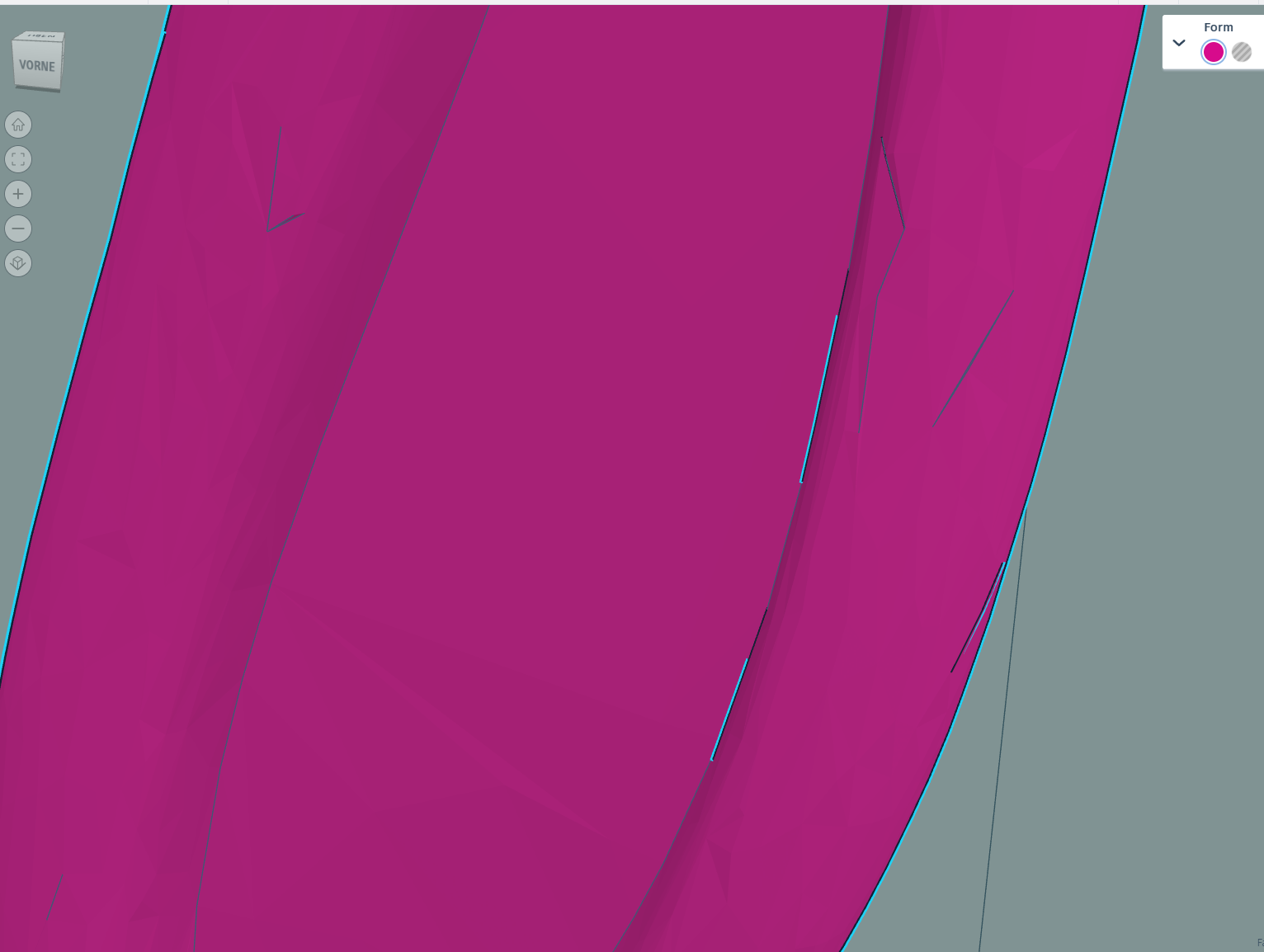

da unser Hasenkopf durch den zuletzt erstellten Bohrumgskörper verdeckt ist scrolle ich mit der Maus hinein so sass ich diesen an den Ohren markieren kann

erkennbar an der blauen Umrandun

und zusätzlich betätige ich die Shifttatse damit ich den Bohrungskörper mit markieren kann
sind wie hier beide Teile blau umrande (pinker Kopf und BohrungsTeil oben) gruppiere ich und

der obere Teil des pinkfarbenen Hasenkopf wird weggetrimmt

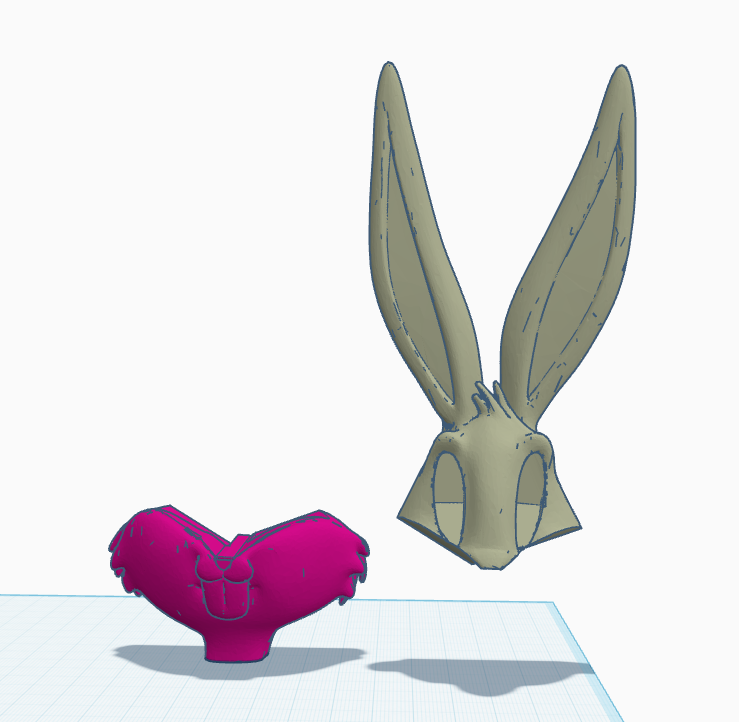

hat alles geklappt habe ich 2 perfekt aufeinander passende Objekte die ich getrennt und in verschiedenen Farben drucken kann und wo die Teilung mal nicht flächig gerade ist

Der Zweck ist, bei diesem Objekt, die Druckbarkeit auf ältere Drucker ohne Mehrfarbsystem zu ermöglichen und dient nur als Beispiel

hast du Fragen oder Anregungen, kontaktiere mich
